紙和紙板 環壓強度的測定GB/T 2679.8-2016 本標準等效采用國際標準iso/dis 12192《紙和紙板—— 壓縮強度——環壓法》
1 主題內容與適用范圍
本標準規定了使用壓縮試驗儀測定紙和紙板環壓強度的方法.本標準適用于厚度0.28-0.51mm制造紙箱和紙盒的紙和紙板,也可用于厚度低到0.15mm高到1.00mm 的紙或
紙板,但表示試樣的邊壓強度可靠性較差。
2 引用標準
gb/t 450-89 紙和紙板試樣的采取
gb/t 451.2-89 紙和紙板定量的測定法
gb/t 451.3-89 紙和紙板厚度的測定法
gb/t 10739-89 紙漿紙和紙板試樣處理和試驗的標準大氣
3 術語
3.1 環壓強度
環形試樣邊緣受壓直至壓潰時所能承受的zui大壓縮力,以kn/m表示.
3.2 環壓強度指數
平均環壓強度除以定量為環壓強度指數,以kn/m表示。
4 儀器
4.1 切樣沖刀
可沖切尺寸精度達到本標準要求的專用沖刀銳雯儀器環壓取樣器。
4.2 試樣座
內徑49.30+0.05mm 槽深6.35+0.25mm。圓形槽底與試樣座底面平行度偏斜不大于0.01mm。槽壁與槽底呈直角，夾角處不得有倒角與圓弧。為此，槽底和槽壁分兩件加工再組裝成一體。槽壁切線方向加工有寬度不大于1.25mm的試樣插縫。試樣座配有不同直徑的內盤，使試樣座插入內盤所產生的試樣夾縫適應不同厚度的試樣(見表1)。
表1
試樣厚度內盤的直徑
0.150-0.170 48.80±0.05
0.171-0.200 48.70±0.05
0.201-0.230 48.60±0.05
0.231-0.280 48.50±0.05
0.281-0.320 48.30±0.05
0.321-0.370 48.20±0.05
0.371-0.420 48.00±0.05
0.421-0.490 47.80±0.05
0.491-0.570 47.60±0.05
0.571-0.670 47.30±0.05
0.671-0.770 47.00±0.05
0.771-0.900 46.60±0.05
0.901-1.000 46.20±0.05

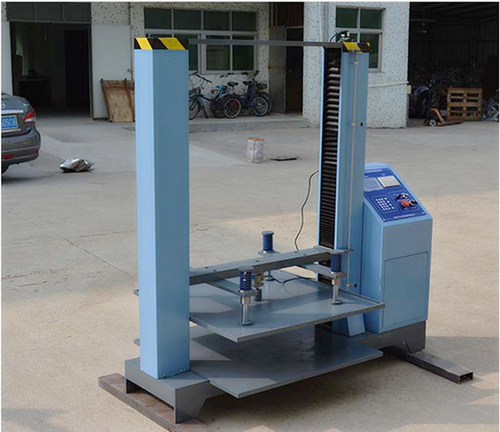

4.3 壓縮儀
4.3.1 固定壓板式
儀器上裝有尺寸不小于 100mm×100mm 的上下兩壓板，板面平直，并滿足如下要求：
a. 兩板間平行度偏差不大于1：2000;
b.兩板的橫向晃動量不超過0.05mm。
試驗時，一壓板由馬達驅動壓向另一壓板，壓板運行速度12.5+2.5 mm/min。儀器測力準確度為示值的1%。
4.3.2 彎梁式壓縮儀
對上下壓板的要求與固定板式電子壓縮儀相同。試驗時上板壓向下板的速度為
12.5+2.5mm/min，加荷速度為110+23n/s，儀器的適用范圍為彈簧板zui大量程的20%-80%。
儀器測力準確度為示值的1%。
使用該型儀器應在報告中注明，并不得用于仲裁試驗。
4.4 細線手套
5 取樣與處理
5.1 按gb/t 450的規定取樣，對試樣按gb/t 10739 的規定進行處理并在該條件下進行試驗。
5.2 從處理后的紙樣上嚴格按縱向切取長152.0+0.2mm，寬12.70+0.1mm 的試樣?？v橫向至少各切10 片，切片邊緣不許有毛邊或影響測定結果的其他缺陷。試樣長邊垂直于縱向的試樣用以測定縱向環壓強度，試樣長邊平行于縱向的試樣用以測定橫向環壓強度，試樣兩長邊的平行度誤差不大于0.015mm。
6 試驗步驟
6.1 試驗中均需用戴手套的手接觸試樣。首先測定試樣厚度，根據試樣厚度選擇試樣座的內盤。小心地把試樣插入試樣座，并確保插到底部。
6.2 把試樣座放在下壓板中間位置，同時試樣環開口朝向操作者。然后開動儀器，使試樣受壓直至壓潰。固定板電子式儀器直接讀取壓力值，到1n，彎梁式儀器讀取彈簧板的zui大變形量，至0.01mm，然后從彈簧板的應力-應變曲線上查出壓潰試樣所需的力，至1n。
6.3 縱橫向每個方向至少重復測定10 片試樣，同時每個方向均5 片試樣正面朝外，5片試樣反面朝外彎成環形測試。
7.1 分別計算縱橫向力的平均值f(n)。
7.2 環壓強度
按式(1)計算環壓強度：
式中：r——環壓強度，kn/m; mmkn/mn.m/g 8 精密度
試驗結果的精密度(見表2)
表 2 %
試樣重復性再現性
10 個試樣的平均值橫向 6.6 32.0
20 個試樣的平均值
縱向 3.6 17.8
橫向 4.6 16.0 9
試驗報告
試驗報告包括下列內容：
a.本國家標準號;
b.所用溫濕度處理?xiàng)l件;
c.測試試樣的標志和說明;
d.所用的儀器類型;
e.根據需要報告環壓強度、環壓強度指數和變異系數;
f.與本標準任何偏離或可能的影響因素。
附錄
儀器校準(補充件)
a1 壓板平行度的校準
用內徑百分表測量上下壓板四角之間的距離。其zui大與zui小之差除以壓板邊長尺寸即為兩板間平行度偏差，應不大于1：2000。
a2 壓縮儀準確度的校準用精度千分之一的電子校壓儀在儀器上實測。將校壓儀的傳感器(帶座)置于壓縮儀上下壓板中間，驅動壓板直接對傳感器施加壓力，觀察校壓儀表頭，當達到預定值時停止施壓。分別讀取壓縮儀和校壓儀的指示值，再查出相應的力值。在壓縮儀滿量程的20%-80%范圍內均勻選定五個測試點，按進程每點重復測試三次，以校壓儀的力值為依據，按下式計算誤差。 不超過±1%。
式中：
——力值的相對誤差，%
——壓縮儀顯示的三次力值的平均值，n;
——校壓儀顯示三次力值的平均值，n。
