一、設備用途：

　　RW-5000A短路沖斷儀用于探測并隨時沖斷電子線、信號線、電源線等電子線纜在插頭成型過程中出現的短路故障，以便將電氣不良消除在制程環節中，達到降低成本、提高產品的優良率。

二、設備參數：

　　0、設備型號：RW-5000A

　　1、沖斷電壓：DC25、40V、50V三檔可選擇

　　2、儲能電容：22000uF

　　3、可用作多芯線纜線號校對儀

　　4、可用作查找并沖斷PC板上錯誤的短路點

　　5、工作時限：連續

　　6、啟動工作方式：手動和腳踏

　　7、電源：220V/5A

　　8、重量：15kg

　　9、功率：100W

　　10、機臺尺寸：520mm*300mm*350mm

　　11、質保服務：一年

三、操作方法：

　　1、插上市電220V電源，打開電源開關(POWER)，這時電源開關內的指示燈亮起，儀器處在待測狀態。

　　2、根據線材種類和自身需求來?yè)軇?dòng)沖斷電壓調節開關RESER VE ENERGY)，以便選擇沖斷電壓的高低，選擇原則是先選低檔位后選位。本機有L.VC(低：約DC20V)、M.VC(中：約DC35V)、H.VC(高：約DC50V)三檔供選擇，選擇好檔位后，電壓表上會有相應的沖斷電壓指示。

　　3、接上腳踏開關(在儀器背面)和測試治具線。

　　4、用治具線上的夾子夾住不良產品的兩端，這時儀器上的短路不良指示燈(LAMP)發亮，同時儀器會發出連續蜂鳴報警聲(可轉動調節開關BEER來調節報警聲大小)，表明該產品為短路不良。

　　5、手動按下儀器面板上的啟動開關(THRVSTCIRCVIT)或踩下腳踏開關后迅速松開，這時會聽到“噼”放電聲，同時電壓表上的指針會向左抖動一下后又返回原位，而且儀器面板上短路指示燈熄滅、短路報警聲也消失，表明該短路不良品已經修復。如果儀器還發出短路蜂鳴報警聲，表明該不良品沒有修復，這時可以增大沖斷電壓強度后再試。

四、注意事項：

　　1、測試儀器應在工作電壓穩定的情況下使用，如電壓波動太大，往往會造成測試儀的不良操作(注：本機使用電源電壓為AC220±10%)。

　　2、操作過程中，當手按下啟動開關或腳踩下腳踏開關后應立即松開，應當避免出現按下不放或踩下不松現象。

　　3、本機在出廠前均經過嚴格的檢驗，請不要擅自打開機蓋調動儀器里面的元件。

　　4、測試治具上的夾子應定時清理上面的黑，以防夾線出現接觸不良。

　　5、非人員請不要擅自打開機蓋，如出現故障，請及時通知我司。

五、設備圖片：

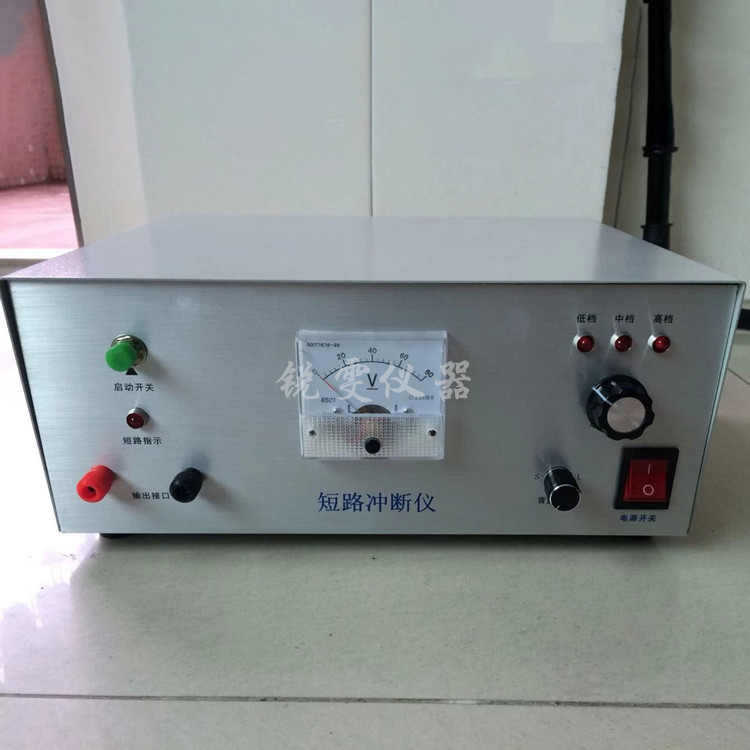

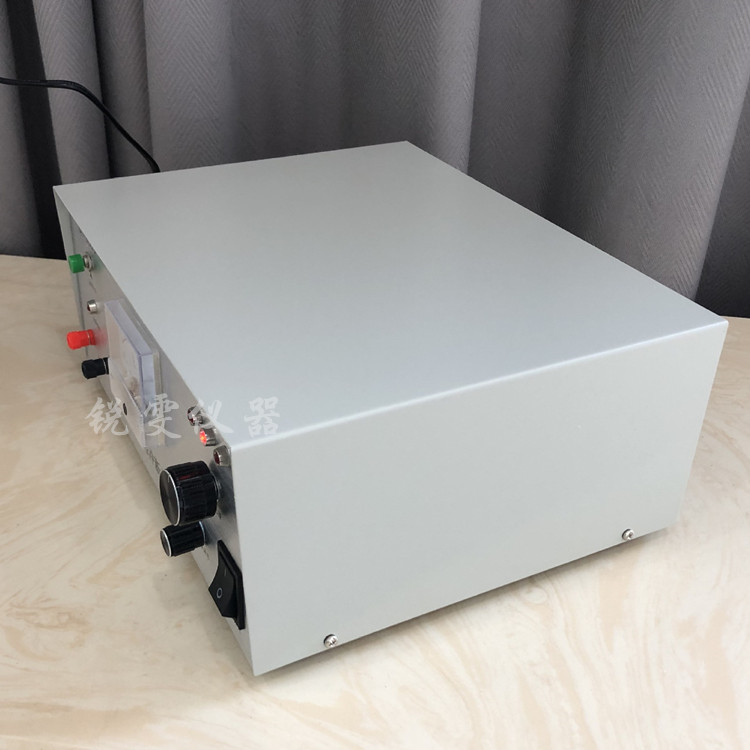

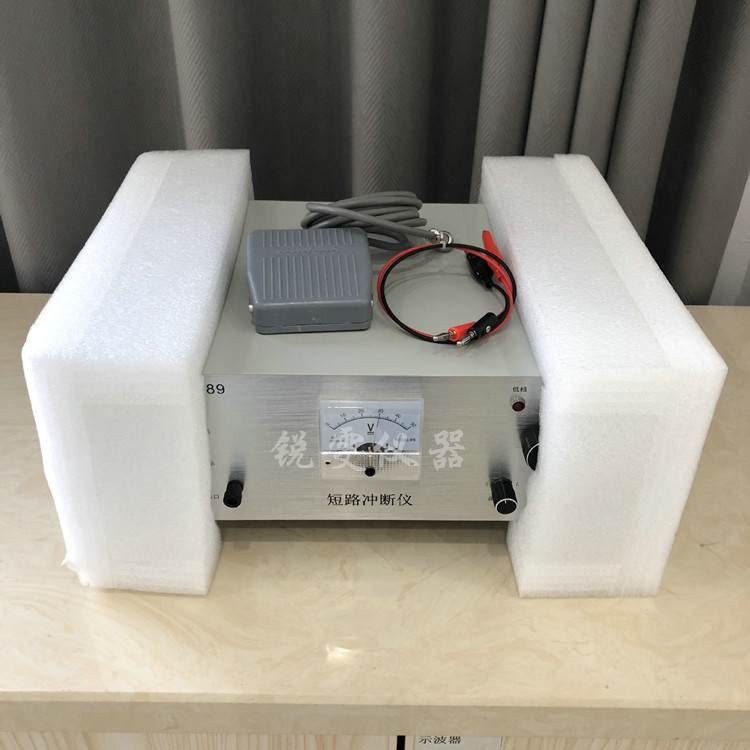

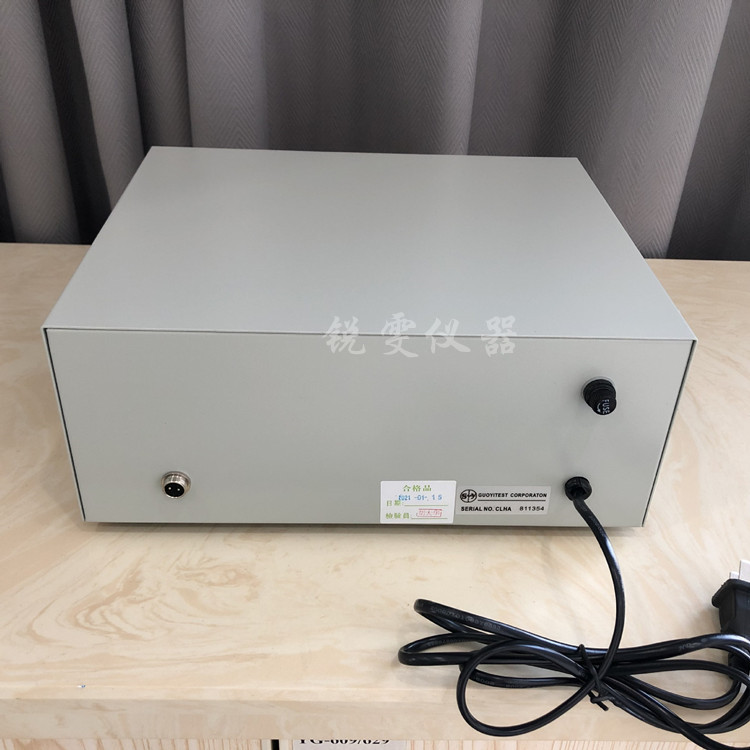

RW-5000A 短路沖斷儀
