一、設備簡介：
人體靜電綜合測試儀可快速測試ESD裝備，三個獨立裝置(左鞋、右鞋、手腕帶) 一次完成ESD檢測。三個分別各三種狀態顯示，LO(低于設定值)、PASS(設定值范圍內)、HI(高于設定值)有報警功能。如果使用其它的電源適配器，低于9V欠電指示燈會亮，這樣會影響測試精度。電源適配器為AC或DC12V，不能大于15V電壓!擴展通訊接口是下載程序?qū)Ｓ每冢脩舨灰褂?。不要用金屬物體插入。
二、技術參數：
| 左鞋設定值 | 750kΩ-100MΩ |
| 右鞋設定值 | 750kΩ-100MΩ |
| 活動支架調整距離 | 150mm |
| 手腕設定值 | 750kΩ-10MΩ |
| 測試精度 | ±10－20％ |
| 儀器尺寸 | (W)166mm×(L)96mm×(H)40mm |
| 踏板尺寸 | (W)300mm×(L)400mm×(H)20mm; |
| 總重量 | 6.5kg; |
(此參數為國標)導電鞋為100kΩ-35MΩ根據用戶使用條件聲明校正。
三、設備圖片：

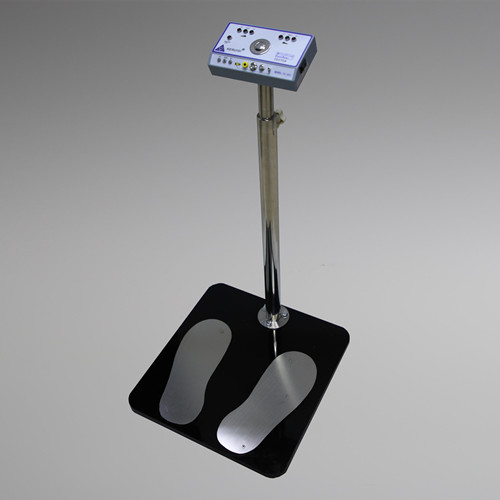

人體靜電綜合測試儀
附件：
電源適配器(12V-1A)一個，手腕帶一個，支架安裝螺絲M8×30mm三套，儀器固定螺絲M3×15mm兩套，支架升降鎖緊鈕兩個，說明書一份，保修卡一張，校正報告一份，產品合格證一張。
四、使用說明：
1、人體防靜電綜合測試儀使用前請插入電源適配器充電可以直接啟機使用。將開關置ON位，靜態直流電流為12V/40mA。
2、ESD測試時，只要雙腳分別踏在相對的金屬踏板上，戴好手腕帶挾入或插入手腕接線口上，手指輕輕按在金屬測試按鈕就一目了然地知道ESD裝備是否合格。注：請勿戴手套或用指甲按在金屬測試按鈕。
五、安裝方法：
1.將踏板上的配線支架底部穿出頂部。
2.三套M8×30mm將支架與踏板固定。
3.將配線插到儀器底部相對的插線插好。
4.將儀器固定螺絲M3x15mm兩套相對位置固定。
5.將支架升降鎖緊鈕兩個鎖定支架高度。
