RW-5700A 6通道電子煙壽命試驗機

一、設備簡介：

　　6通道電子煙壽命試驗機用于測試電zi煙和煙油，采用氣缸活塞式吸氣，通過設置相應的吸煙持續時間，吸煙體積和吸煙次數，來判定電zi煙是否合格，適用于大小功率電子煙。

二、技術參數：

　　1、設備型號：RW-5700A

　　2、測試工位：6工位

　　3、吸氣方式：氣缸活塞式(用6個氣缸)

　　4、吸煙體積：150ML

　　(供方需確保設置的體積和實際一致誤差不能超過1ml)

　　5、吸阻控制：吸阻上下限自動控制，超過上限及低于下限自動報警

　　6、持續時間：1-9.9 Seconds(供方需保證在50-150ml的單口體積下達到相應設置參數值

　　7、每口間隔：1-999 Seconds

　　8、吸煙口數：1-999s

　　9、動力：步進電機(6N/M)+PLC

　　10、氣缸推拉機構：滾珠絲桿

　　11、觸摸屏計數器：次數可設定，到達設定的次數自動停止

　　12、特殊功能：無煙自動停止運行并報警提示

　　13、特殊功能：可以一次性設置如下過程：(容積自動控制)

　　例如設置60ml每口持續3秒每口間隔5秒，總共吸300口，每50口間隔10分鐘。

　　14、顯示及控制方式：觸摸屏+PLC+自編程序

　　15、電源：AC220V

三、詳細配置：

　　1、框架：采用冷軋鋼板雙面烤漆處理，鋼板厚度≥1.5mm，抽吸筒處采用全透明視窗，便于操作人員觀察，透明視窗厚度≥3mm。設備正背面全部采用活動門+彈扣鎖，活動門設計合理，便于操作人員定期快捷拆除零部件清洗。

　　2、抽吸筒：采用全透明并帶刻度圓筒，圓筒壁厚≥4.0mm，圓筒刻度精度1mm。抽吸筒采用高耐磨、高強度材質，保證抽吸筒不磨損、刮花、變形、開裂。抽吸筒固定座易拆裝且密封圈設計合理、耐煙油腐蝕，不會出現氣體滲入和滲出。

　　3、抽吸活塞：抽吸活塞密封性好和變形量小，不會刮花抽吸筒且空氣不會滲露?；钊麠U采用食品級不銹鋼SUS304，不生銹、變形。

　　4、絲桿固定座和連接件：采用45#鋼鍍鉻處理或食品級不銹鋼SUS304，鋼板厚度≥10mm。

　　5、控制電路：控制電路與抽吸管路分離，需避免拆裝管路漏液影響電路，保證安全性。

　　6、管路：抽吸筒管路在最上方布局，抽吸產品管路在中部布局，排氣管路在最下方布局，所有管路無水平布局，可杜絕管路積油。

　　7、廢氣收集裝置：設備設計有廢氣收集裝置，采用水冷卻收集。

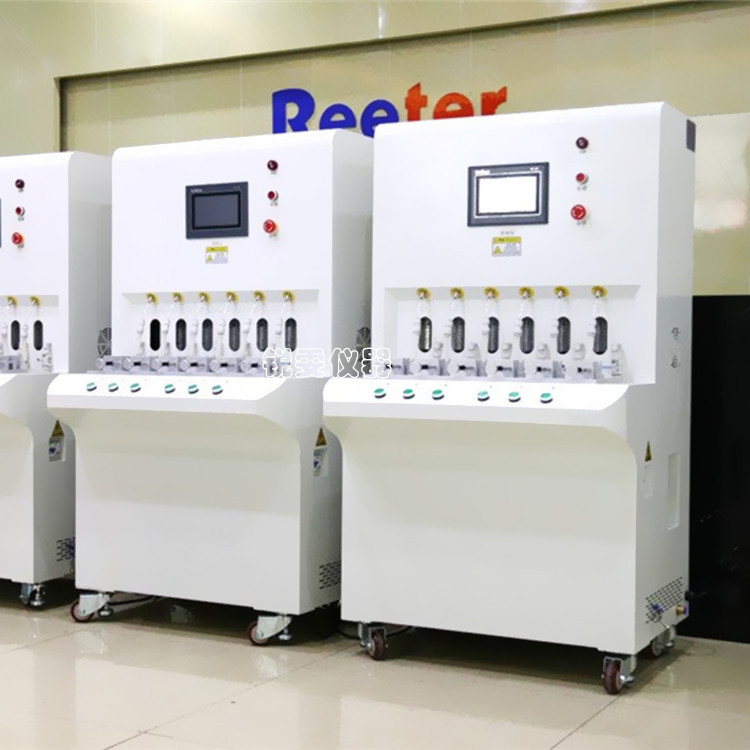

四、參考圖片：

6通道電子煙壽命試驗機
