RW-8031S 頭戴耳機轉軸聽筒折疊一體機

一、應用范圍：

　　a.可用于頭戴耳機聽筒旋轉軸扭轉壽命測試，扭轉測試方法為：耳機單聽筒取一邊固定在扭轉夾具上，頭帶固定在支撐架上，設置測試角度，旋轉速度，經過N次測試后，取下耳機檢測旋轉軸性能。

　　b.可用于頭戴耳機聽筒折疊測試，折疊測試方法為：耳機左右聽筒取一邊固定在折疊夾具上，頭帶固定在支撐架上，擺臂撥動聽筒打開到設定角度停止，然后再返回到開始位置，經過N次測試后，取下耳機檢測旋轉軸性能。

二、設備特點：

　　1、采用步進電機伺服系統為動力源，性能穩定可靠耐久，定位精準。

　　2、采用同步帶傳動結構定位角度精確。

　　3、配備XZ移動平臺，方便調節產品同心度，更能達到模擬效果。

　　4、搭配專用之XY自動求心裝置，減小產品固定對準同心度誤差，將可得到完全準確之旋轉軸性能。

　　5、采用顯控液晶觸摸屏和三菱可編程控制器做動作控制。

　　6、觸摸屏設定旋轉角度、旋轉速度、測試次數、測試間隔停頓時間。

三、設備規格：

　　1、設備型號：RW-8031S

　　2、控制方式：PLC+顯控觸摸屏

　　3、測試工位：獨立控制

　　4、傳動結構：旋轉方式

　　5、最小顯示角度：0.1度

　　6、扭轉行程：正負90度(可設)

　　7、折疊角度：5~180度(可設)

　　8、測試速度范圍：5~40次/min(可設)

　　9、次數設定：1~99999999(可設)

　　10、機臺尺寸：720(W)x550(D)x500(H)mm

　　11、機臺重量：40Kg

　　12、使用電源：AC 220V/50Hz/5A

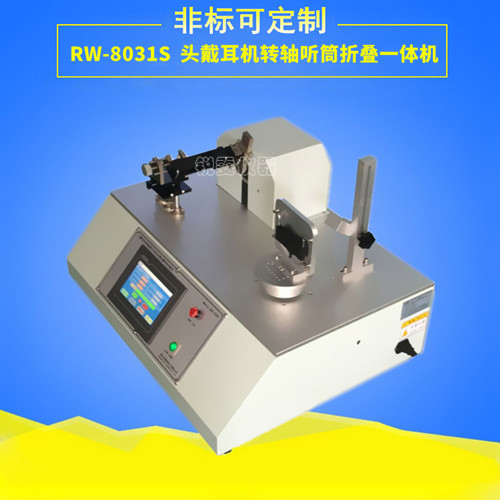

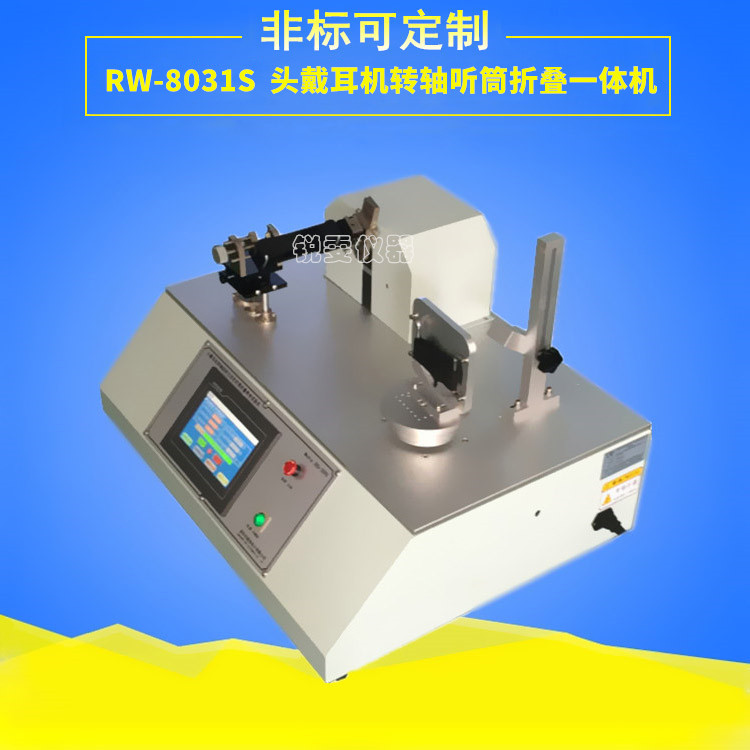

四、參考圖片：

頭戴耳機轉軸聽筒折疊一體機
