RW-5205B 恒溫膠帶保持力試驗機

一、設備簡介：

　　恒溫膠帶保持力試驗機按照GB 4851(壓敏膠粘帶持粘性試驗方法)、貼膏劑黏附力測定方法標準設計制造，適用于壓敏膠粘帶、不干膠、貼膏劑、熱溶膠等產品進行持粘性測試試驗。

二、測試原理：

　　把貼有膠粘試樣的試驗板垂直吊掛在試驗架上，下端懸掛規定重量的砝碼，用一定時間后試樣粘脫的位移量，或試樣完全脫離的時間來表征膠粘試樣抵抗拉脫的能力。(如圖所示)

三、設計標準：

　　1、GB 4851 壓敏膠粘帶持粘性測試方法。

　　2、JIS Z0237 壓敏粘膠帶及壓敏粘膠薄板的試驗方法。

　　3、ASTM D3654 壓敏帶剪切粘性的試驗方法。

四、技術參數：

　　1、設備型號：RW-5203B

　　2、測定組數：10組 (獨立計時)(可非標定制)

　　3、標準壓輥：2000g±50g

　　4、測試砝碼：1000g±10g(含加載板重量)

　　5、試驗板：50(L)mm×50(B)mm×1.5(D)mm

　　6、自動定時器 ：0～9999時,59分，59秒可切換

　　7、溫度控制：常溫～200℃，PID 控制

　　8、溫度顯示：0.1 ℃

　　9、升溫方式：熱風循環

　　10、安全裝置：設有超溫及電熱過載自動斷電保護設施

　　11、機臺材質：內部 SUS #304 不銹鋼板，外部高級鋼板烤漆處理

　　12、體積(W*D*H)：97×55×110cm

　　13、重量：紙105KG

　　14、電源：1∮,AC220V, 15A

　　15、標準配置：主機、試驗板及加載鋼板各10塊、砝碼10個、說明書一份

五、操作方法：

　　1、除去膠粘帶試卷最外層的3～5 圈膠粘帶后，以約300 mm/min的速率解開試樣卷(對片狀試樣也以同樣速率揭去其隔離層)，每隔200mm左右，在膠粘帶中部裁取寬25 mm，長約100 mm的試樣。除非另有規定，每組試樣的數量不少于三個;

　　2、用擦拭材料沾清洗劑擦洗試驗板和加載板，然后用干凈的紗布將其仔細擦干，如此反復清洗三次。以上，直至板的工作面經目視檢查達到清潔為止。清洗以后，不得用手或其他物體接觸板的工作面;

　　3、在溫度23℃±2℃，相對濕度65%±5%的條件下，按圖2規定的尺寸，將試樣平行于板的縱向粘貼在緊挨著的試驗板和加載板的中部。用壓輥以約300 mm/min的速度在試樣上滾壓。注意滾壓時，只能用產生于壓輥質量的力，施加于試樣上。滾壓的次數可根據具體產品情況加以規定，如無規定，則往復滾壓三次;

　　4、試樣在板上粘貼后，應在溫度 23℃±2℃，相對濕度 65%±5%的條件下放置20 min。然后將試驗板垂直固定在儀器的試驗架上，輕輕用銷子連接加載板和砝碼。

　　5、水平放置儀器，依次將電源開關、加熱開關、風扇開關打開，按下計時器上的凸起部位，將時間清零。儀器自動按照預先設定的溫度自動開機，直到試驗箱內溫度恒定到設定值;

　　6、到達規定時間后，卸去重物。用帶分度的放大鏡測出試樣下滑的位移量，精確至0.1mm;或者記錄試樣從試驗板上脫落的時間。時間數大于等于1h的，以min為單位，小于1h的以s為單位。

六、參考圖片：

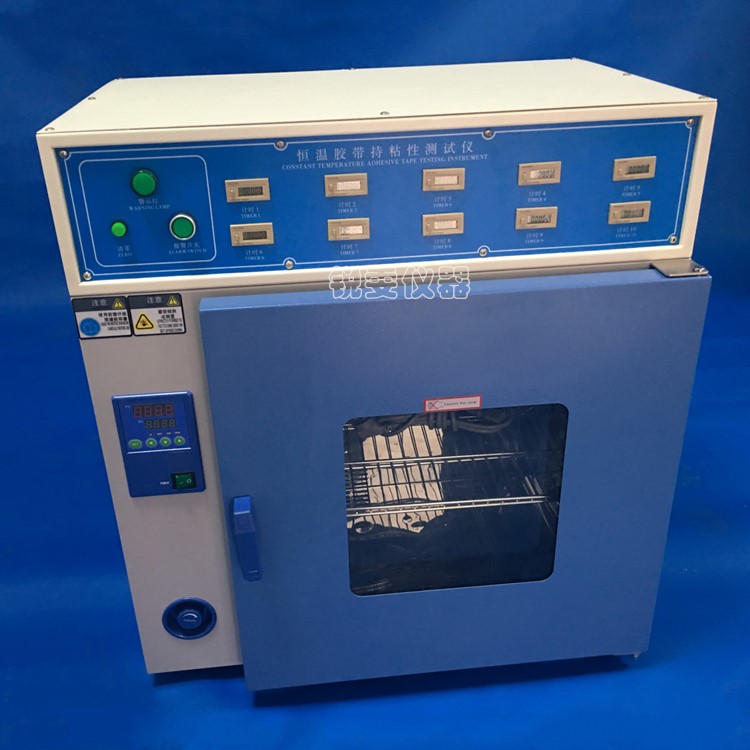

恒溫膠帶保持力試驗機
