RW-7112S 開關插座壽命一體機(觸摸屏，氣動式，四工位)

一、設備用途：

　　開關插座壽命一體機用于檢測家用和類似用途的插頭插座及耦合器和器具開關產品的壽命試驗設備。本試驗機配合電源負載柜，則可實現開關及插頭插座的帶電壽命試驗，正常操作和分?jǐn)嗳萘吭囼?yàn)。

二、測試原理：

　　開關插座壽命一體機采用氣缸做動力，帶動裝有插頭夾具的滑軌總成作往復直線運動，從而完成插頭與插座的插入與拔出動作。其動作頻率以及通斷時間由 PLC(可編程控制器)和液晶文本顯示器調節控制，操作簡單，控制方便可靠。

三、參考標準：

　　本試驗機是按照 GB2099.1、GB17465.1、GB15092.1、IEC884-1、VDE0620、 的相應條款而設計、

四、技術參數：

　　1、設備型號：RW-7112S

　　2、控制方式：氣動

　　3、設備氣源：4-6kg / cm2

　　4、接通/斷開時間：0.2-999.9s可設置

　　5、試驗速率：5-60次/分鐘可調;

　　6、計數器：1-9999999次可預置，計數方式;根據電流通斷或機械式動作計數

　　7、試驗工位：4工位其中2工位開關測試，2工位插頭插座測試(或可根據客戶要求定做)

　　8、電源：AC 220V ±10%，50Hz

　　9、使用環境：溫度0-40℃，相對濕度 ≤85 %，無劇烈搖動，沖擊，振動及無腐蝕性空氣的場所。

　　10、備注：此款儀器可根據客戶產品須求訂制。

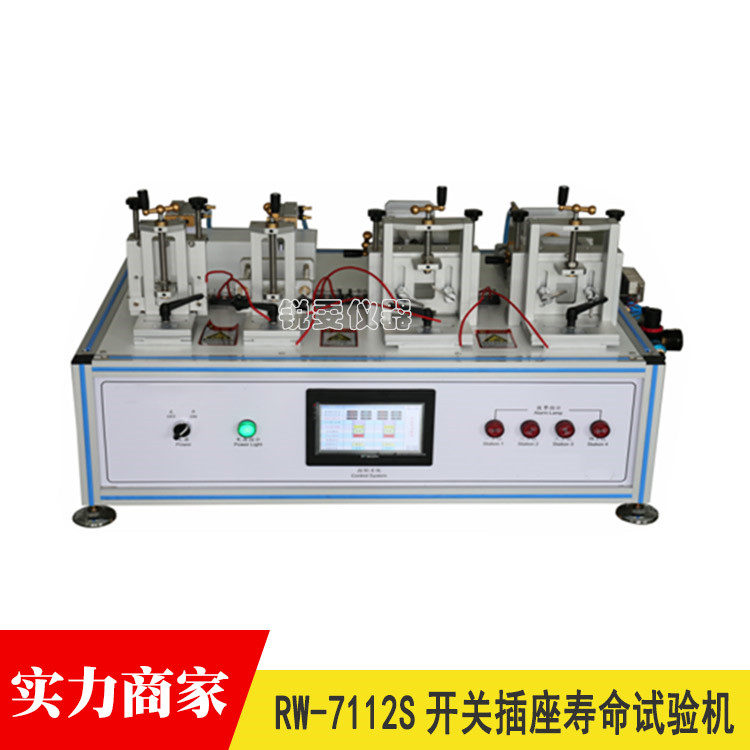

五、參考圖片：

開關插座壽命一體機
