一、設備簡介：
手動拉力試驗機-臺式小型薄膜材料拉力測試儀采用搖柄式測試架執行測試件的拉伸或壓縮，數顯推拉力計(拉壓力計)固定于測試架上讀取并顯示試驗力值，左側標尺帶拉伸或壓縮距離(長度)顯示。手動拉力試驗機臺采用全封閉結構，搖動手輪使推拉力計上下運動，以實現對測試件的拉伸或壓縮試驗。
二、設備用途：
手搖式拉力試驗機與HP推拉力計、SF推拉力計、指針式推拉力計、夾具可組合成不同的拉力試驗機，可用于測試各種材料、成品、結構物之拉伸、壓縮、撕裂、剝離、剪力、抗折、彎曲強度、非金屬材料硬度等各項物理性能。廣泛適用于科研機構及電線電纜、五金、橡膠、塑料制品、紡織皮革、服裝鞋業、復合材料、電子零件、汽車配件等各種行業產品零配件的拉壓力、插拔力、破壞力等測試。是品質管理、物性試驗之基本設備。
三、技術參數：
1、設備型號：RW-8728A
2、控制方式：手動
3、荷重：10N、20N、50N、100N、200N、500N
4、分辨率：0.001N-0.1N(隨拉力計變化而變化，拉力計客戶自選)
5、升降行程：220mm(不帶夾具)
6、標尺分辨率：0.01mm
7、zui大測試高度：310mm(不帶夾具)
8、試驗治具：標配25mm寬拉伸夾具一副
9、機臺尺寸：248mm*350mm*530mm
10、凈重：21kg
11、拉力計：hp數顯推拉力計(可選)
12、單位切換：N(牛頓)、kgf(公斤)、lbf(磅)
四、設備特點：
1.手動拉力試驗機具有體積小、結構緊湊、穩定性好、使用方便等優點，方便放置于工作臺面上進行試驗;
2.精密滾珠絲桿傳動，直線軸承導軌導向，側面手輪加載，運行平穩、操作方便、靈活且耐用，使得拉力計在測試載荷時始終保持原有狀態移 動，不會因負載的增加而歪斜;
3.測試臺面標配的可移動平臺，可實現左右、前后方向移動，方便測試物裝夾;
4.加裝數顯標尺，在顯示力值的同時顯示位移量，對不同測試件進行相同位移量下的對比測試。
五、設備圖片：

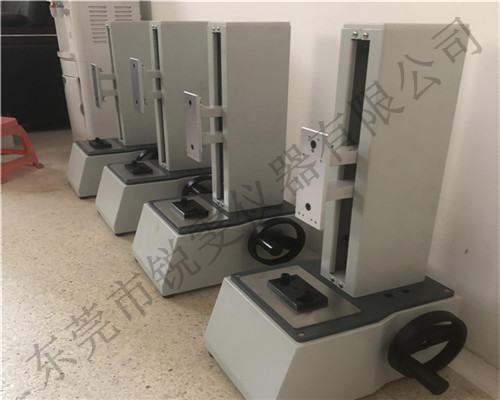

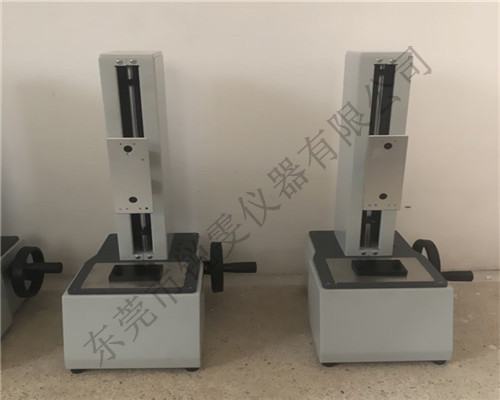

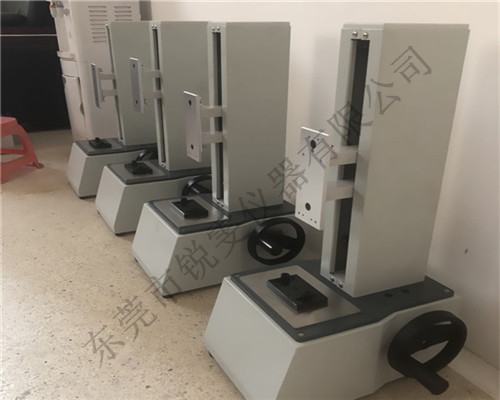

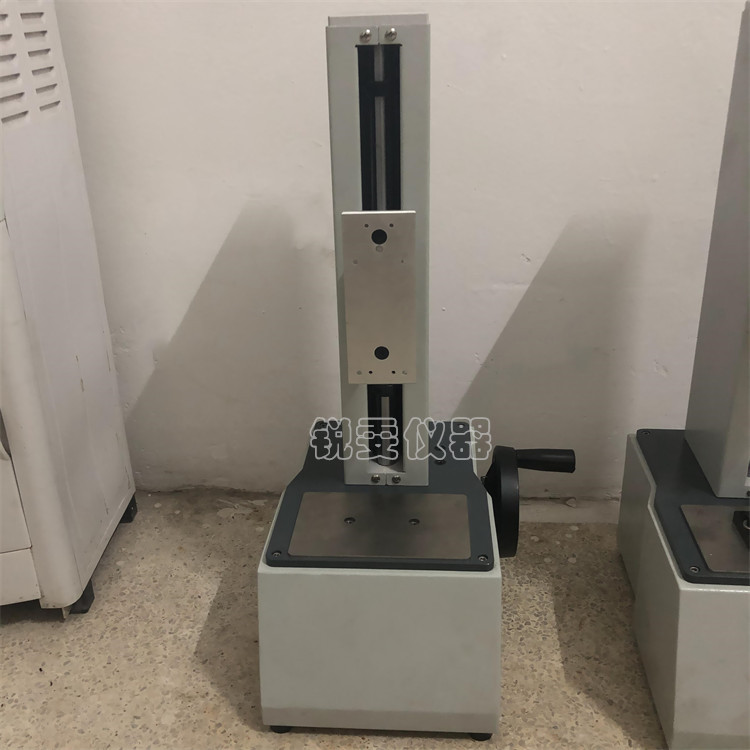

手搖拉力試驗機
五、測試方法：
1.將產品在治具上夾好。
2.手動搖動手柄，順時針搖動，開始拉產品。
3.直到產品斷裂測試結束，查看拉力計上的測試結果并記錄下來。
