RW-9312A 坐便器坐圈和蓋壽命試驗機

一、設備簡介：

　　坐便器坐圈和蓋壽命試驗機是將試件安裝在試驗平臺上，利用兩個進口氣缸進行左右搖擺動作，系統自動計次。達到設定次數后自動停機，報警。通過可編程控制器(PLC)進行自動控制左右氣缸動作，負荷1s,間隔0.5s,性能穩定可靠。此試驗利用氣缸給定負荷，出廠前已標定氣壓與氣缸輸出壓力對應關系，對于負荷利用氣缸給定氣壓可調節施加負荷，由于是負荷壽命試驗不利于使用壓力傳感器，氣缸輸出負荷可利用稱重裝置隨時進行標定。

二、 適用標準：

　　JC/T 764《坐便器圈和蓋》5.4.2，5.4.5、5.4.6、5.4.4、 JC/T 764《坐便器圈和蓋》/6.7(附錄A)、6.9、6.10、6.11坐便器圈和蓋。

三、 檢測項目：

　　1. 后仰、開合試驗。 2.慢落功能壽命試驗。 3.強壓試驗。 4、撞擊試驗。 5、搖擺試驗。

　　開合試驗：將坐圈和蓋安裝在其開合試驗機上，用試驗機將坐圈和蓋提升到夾角不小于70度的高度，讓其自由落下。50000次開和試驗后緩沖墊無裂紋，損壞和脫落。

　　慢落試驗：將坐圈和蓋安裝在其開合試驗機上，用試驗機將坐圈和蓋提升到夾角不小于70度的高度，讓其自由落下。測量該過程所需要的時間，并記錄過程小于3s時的開合次數，30000次開和試驗后無損壞。

　　強壓試驗：將坐圈和蓋安裝在其開合試驗機上，用試驗機將坐圈和蓋提升到夾角不小于70度的高度，強行使其開合。開合分別所用時間為0.5-1s,停頓15s，10000次開和試驗后無損壞。試驗后測量慢落需要的時間，要求過程不小于3s。

　　搖擺試驗：左右兩個方向?qū)Ρ辉嚰M(jìn)行間隔交替提供給定負荷，一個周期由從一面提供負荷到另一面提供負荷組成，提供負荷1s,間隔0.5s,負荷1335N，周期25000次，搖擺試驗后無破損，鉸鏈正常。

　　撞擊試驗：將直徑38mm，質量0.225kg的鋼球從455mm高度自由落體落下，擊中部位為蓋中心、座圈前部中心、座圈中部中心，看其是否有裂紋和損壞。

四、技術參數：

　　1、設備型號：RW-9312A

　　2、計數范圍：0-5萬次，自動計次，任意設定。

　　3、計時精度：小于0.01s

　　4、角度測量精度： 0.5%，開合慢落強壓角度0-100°，精度 2%，開合角度可設定，可調。

　　5、2個工位，搖擺工位1個，開合及撞擊工位1個

　　6、電壓220v/1kW

　　7、動壓±0.02MPa,壓力可調，精度0.5%。

　　8、搖擺試驗操作負荷1335N，兩個施力氣缸應交替 1s，間隔0.5s。

　　9、客戶自備大于0.7MPa氣源，流量大于1000L/min。

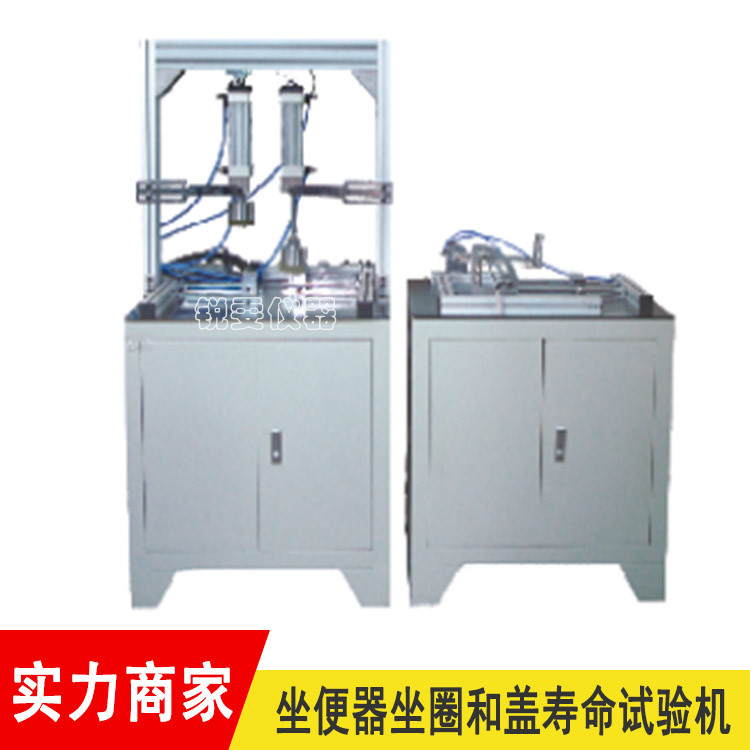

五、參考圖片：

坐便器坐圈和蓋壽命試驗機
