RW-7872A 插頭插銷絕緣層耐磨試驗機

一、設備簡介：

　　插頭插銷絕緣層耐磨試驗機用于插頭插銷絕緣層耐磨測試。插頭插銷絕緣層耐磨試驗機參考AS/NZS311、IEC60884等標準要求。

二、技術參數：

　　1、設備型號：RW-7872A

　　2、試驗工位：?jiǎn)谓M

　　3、測試次數：1-99999999次(可預置且斷電記憶)

　　4、試驗速度：5-60次/分鐘(可調且數字顯示)

　　5、壓力荷重：4N

　　6、工作行程：9mm，約7mm為刮磨絕緣護套

　　7、刮磨鋼絲：Φ1mm，有效長度6mm

　　8、設備尺寸：約400×400×450mm

　　9、工作電源：AC220V、50Hz

三、設備特點：

　　1、設備由一根水平放置的橫梁構成，次橫梁以其中心為支點，將一段直徑為1mm的鋼絲彎成U型，U的底邊為一根直線。U的兩端牢牢地固定在橫梁的一端，U的底邊直線部分從橫梁的下方突出并與橫梁支點的軸線平行。

　　2、插頭插銷絕緣層耐磨試驗機將插頭固定，是鋼絲的直線部分靠在插銷上并與插銷成直角，插銷傾斜向下，與水平線成10度角。橫梁通過砝碼加載4N。使插頭座橫梁軸線所在地屏幕內朝水平方向運動，并使鋼絲與插銷磨擦。磨擦插銷的長度為9mm，其中有約7mm是絕緣護套的。往返運動20000次，每個方向10000次，測試速度為每分鐘30次。

四、參考圖片：

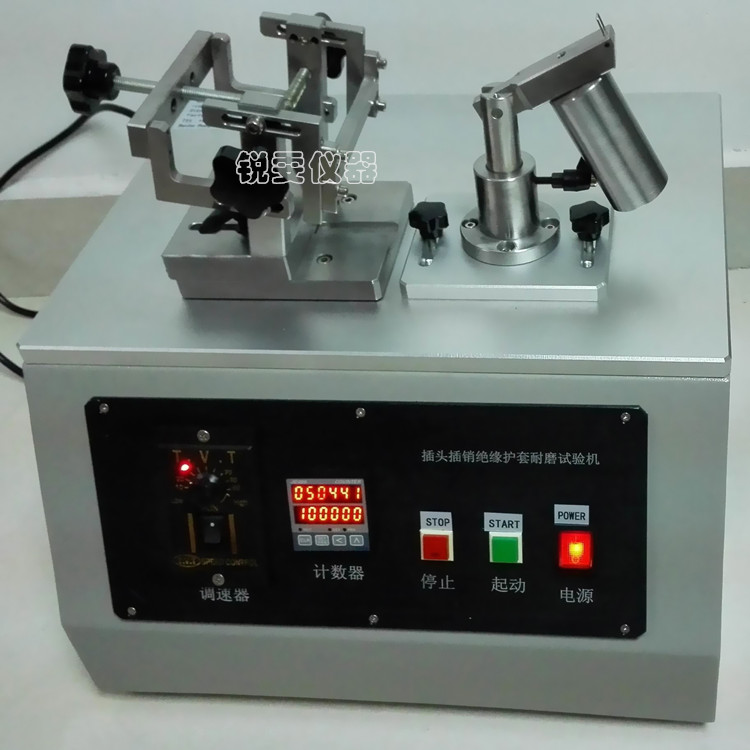

RW-7872A 插頭插銷絕緣層耐磨試驗機
