RW-8813S 柔性電池彎曲扭轉試驗機

一、設備簡介：

　　柔性電池彎曲試驗機用于柔性電池產品的彎曲壽命測試。設備將測試產品固定在左右治具上，然后用規定規格的圓棒按照一定的位移，反復移動模擬彎曲試驗。

二、技術參數：

　　1、設備型號：RW-8813S

　　2、試驗工位：兩組(聯動測試)

　　3、左右治具距離：0-200mm(左右可調且刻度指示)

　　4、左右治具夾持zui大寬度：100mm

　　5、上下移動距離：0-400mm(觸摸屏可設置且顯示以及指針指示刻度尺) ，有效移動距離0-200mm

　　6、控制系統：觸摸屏+PLC

　　7、驅動系統：閉環電機+滾珠絲桿

　　8、彎曲次數：0-99999999 次(可設置且斷電記憶)

　　9、導通次數：0-99999999 次(導通計數，斷開停止計數)

　　10、試驗速度：5-60次/分(可設置，速度與距離相關，)

　　11、導通組數：六組，六組紅黑夾子線

　　12、測試模式：壽命/導通模式

　　13、停機方式：單停/整停方式

　　14、固定圓棒：直徑 10、20、30、40、50、60、70、80mm 各三組

　　15、機臺尺寸：660×550×900mm

　　16、工作電源：AC220V、50Hz

三、設備特點：

　　1、采用觸摸屏中文人機界面，PLC控制，位移。

　　2、采用閉環電機驅動滾珠絲桿，噪音小，耐用性久。

　　3、速度、次數、行程可設置，操作簡單、方便、快捷。

四、參考圖片：

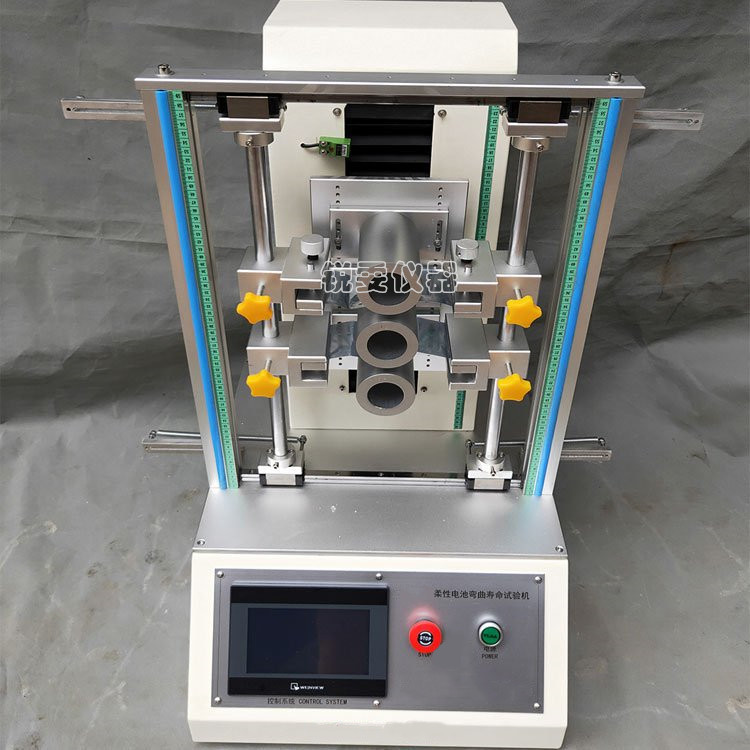

柔性電池彎曲扭轉試驗機
