一、設備用途：
適用于手機、電話機聽筒、對講機、MP3、CD、電子詞典等小型電子消費類產品作重復跌落測試手機微跌落試驗機。
二、動作原理：
升降氣缸帶動夾具下降將手機夾住→上升→松開氣手指→手機成自由跌落運動→復位氣缸將手機復位→升降氣缸帶動夾具下降將手機夾住→上升→松開氣手指→手機成自由跌落運動，如此反復直至設定次數。
三、測試方法：
1、提示功能：能設定次數定值，可自動停止測試;
2、采用無桿氣缸作為手機提起、跌落驅動源，配以精密雙動氣缸作歸位動作，耐久使用;
3、兩個工位分別獨立計數，到達設定次數自動停止測試;
4、采用液晶觸摸式控制屏 PLC可編程控制器作動作程控;
5、跌落表面材料：鋁，厚度為10mm。跌落處采用四個復位氣缸;
6、采用氣動組件及plc控制方式，極大地提升測試速度和一致性。
四、技術參數：
1、型 號：RW-8105A
2、適用標準： IEC60068-2-68
3、試件最大尺寸：(L×W×H) 200*90*130mm
4、沖擊面板尺寸：(L×W×H) 230*100*150mm
5、工位數： 2工位
6、允許試件重量 2kg(max)
7、單臂式托架中心距 90mm
8、跌落高度 0～150mm
9、測試速度范圍 0～30次/min
10、測試次數 100000次
11、外形尺寸 W420xH950xD370mm
12、重 量 約40kg
13、氣 源 ≥0.5Mpa
14、電 源 AC 220V
15、功 率 400W
五、設備圖片：

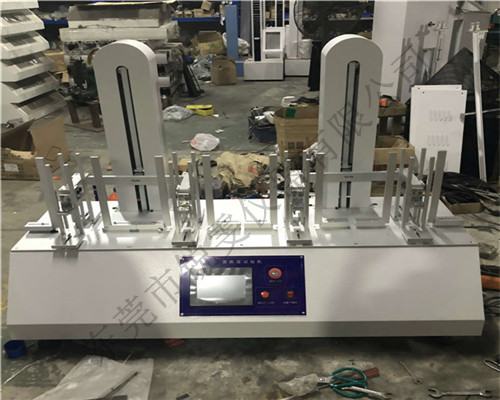

手機微跌落試驗機
六、功能說明：
1、自動和手動功能
2、次數清零功能
3、工位選擇功能
4、速度調節功能
5、操作界面
