一、設備用途：

    　　qhq-a鉛筆硬度計通過犁破漆膜的鉛筆硬度等級測定漆膜硬度試驗。涂膜硬度是涂料制、涂料使用(涂裝)行業進行質量認定的必測指標。鉛筆劃痕法測試涂膜硬度是自八十年代以來被國際普遍采用測試的方法。我國也已在涂料的發展研究和工業生產中推廣這種測試方法。本儀器是根據國家標準“涂膜硬度鉛筆測定法”GB/T6739-1996設計制造的。儀器即可在實驗室使用，也可用于施工現場，并能在任意方向上對涂膜硬度進行檢定。

二、技術參數：

    　　荷重：1000+/-50g

    　　執行標準：GB/T6739-86 / JIS K5401 / ASTMD2197

    　　鉛筆與試樣夾角：45度

    　　鉛筆規格：6H-6B(共13支中華牌鉛筆)

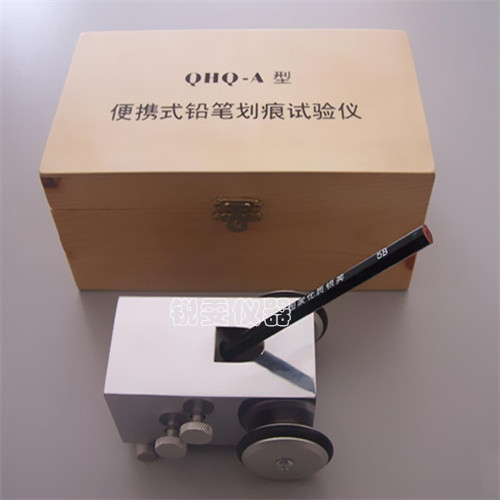

三、設備圖片：

    qhq-a鉛筆硬度計

四、技術特征：

    　　qhq-a鉛筆硬度計硬度以在規定試驗條件下通過犁破漆膜的鉛筆硬度等級表示;試驗臺可移動。硬度以在規定試驗條件下通過犁破漆膜的鉛筆硬度等級表示

五、工作原理：

    　　qhq-a鉛筆硬度計主要由鉛筆架和試驗臺組成，鉛筆架與立柱等組成四連桿結構，保證了砝碼的重量垂直作用于鉛筆芯與試驗臺的交點上，并使鉛筆與試驗臺成45°夾角，并保持不變。試驗臺可橫向、縱向移動，用它固定涂料樣板，并使樣板朝著劃痕方向滑動，鉛筆就在試片上劃出相應軌跡來。換用不同鉛筆劃不同痕跡，據此可判定涂膜的硬度值。鉛筆硬度儀QHQ-A涂膜硬度涂料制造涂料使用(涂表)行業便攜式鉛筆劃痕試驗儀。

六、試驗步驟：

    　　用削筆刀將鉛筆削至露出4-6mm柱型筆芯(不可松動或削傷筆芯)，鉛筆使用一次后要旋轉180度;再用或重磨后使用。

七、儀器操作：

    　　削磨好的鉛筆裝入儀器夾具內， 將試樣待測面朝上固定在儀器的試樣臺上。調節水平砝碼使鉛筆對試樣表面負荷為零，然后加上1±0.05kg的砝碼。讓試樣與鉛筆反向移動3mm，移動速度約為0.5mm/s。轉動鉛筆使無損傷的鉛芯邊緣接觸涂層，并變換試驗位置，依次犁劃5次，從硬的鉛筆開始試驗，5次中若有兩次能犁破涂層則換用
