一、設備簡介：

　　RW-7705A單垂直電磁式振動臺是一款超高性價比的振動試驗設備，振動頻率范圍寬，功能滿足【定頻、掃頻、對數、倍頻、程式、隨機等】，操作簡捷、長期運行數據穩定、長期運行免維護。

二、設備用途：

　　單垂直電磁振動測試臺應用于汽車零部件、儀器儀表、玩具等各行各業的產品設計、研發、制造過程中質量檢測，模擬產品在運送、使用中產生的碰撞及振動，檢測產品實際工況和結構強度。

三、符合標準：

　　ISO 2247包裝.滿裝的運輸包裝和單元貨物.固定低頻率振動試驗。

　　ISO 13355包裝-全部，填充運輸包裝和單位承載-垂直任意振動試驗。

　　IEC 60068基本環境試驗規程。

　　ASTM D999船運集裝箱振動測試的試驗方法。

　　ASTM D4728運輸集裝箱隨機震動試驗方法。

　　ASTM D3580產品振動試驗(垂直線性運動)的標準。

　　GB/T 4857包裝 運輸包裝件基本試驗。

　　GB/T 2423電工電子產品環境試驗。

四、設備特點：

　　1、單垂直振動，程序控制，頻率精準、平衡，長期運轉不漂移。

　　2、具有單點、段、多段的時間定時。

　　3、無級調整振幅，具有掃頻及定頻功能，適應不同行業的測試要求。

　　4、內嵌式振幅預測程序，四點同步激振，臺面振動均勻。

　　5、增加抗干擾電路解決因強電磁場對控制電路干擾，臺面無磁性和靜電。

　　6、采用復合型工業材料制造，精密加工，臺體美觀大方，人性化操作及控制，采用專用測控模塊，使設備工作更穩定。

五、軟件功能：

　　電磁式振動臺軟件系統采用自主開發的CIMS+FCS，各測試功能模塊組合，應用振動傳感技術裝置，設置測試頻率段的振幅、加速度參數，外置232串口可通過軟件連接電腦分析輸出報表;主控系統采用PLC+7寸品牌高感度觸控式彩色液晶顯示器，直接觸摸選項，測試參數設置直觀、簡捷，適時顯示當前執行程式、適時顯示當前振動頻率、頻率曲線功能。有功能選擇界面，功能測試界面，，測試曲線界面等等。

六、技術參數：

　　型號：RW-7705A

　　振動方向：單垂直

　　調頻范圍(Hz)：1-400

　　振幅：0—5

　　最大加速度：20g

　　產品負載(Kg)：50

　　頻率精度：0.1 Hz

　　振動波形：正弦波

　　測試模式：定頻、掃頻、倍頻、程式、對數、隨機

　　設時范圍：0-9999H/M/S分任意設定

　　循環次數：0-9999任意設定

　　顯示方式：7寸彩色工業觸摸屏

　　電磁系統

　　激振方式：Z系礪磁線圈

　　調幅方式：電子式調幅

七、安全保護：

　　1.電網過壓保護 2.電網欠壓保護 3.輸出過電流保護 4.模塊過熱保護 5.臺體過熱保護 6.過位移保護

八、振動臺體：

　　工作臺面材質：硬質合金鋁板

　　工作臺面尺寸：(W)500*(D)500*(H)42

　　工作臺尺寸 ：(W)500*(D)500*(H)520

　　整機尺寸：(W)1000*(D)500*(H)720

　　供電系統：電源電壓(V/Hz) 220/50±5%

　　消耗功率(KVA)：1.5

　　冷卻方式：風冷

　　隨機配件

　　專用吊環4個、伸縮綁帶2條，試驗機使用說明書、出廠檢定合格證書、保修證書

　　可選配件

　　PC控制軟件、電腦及打印機

九、設備圖片：

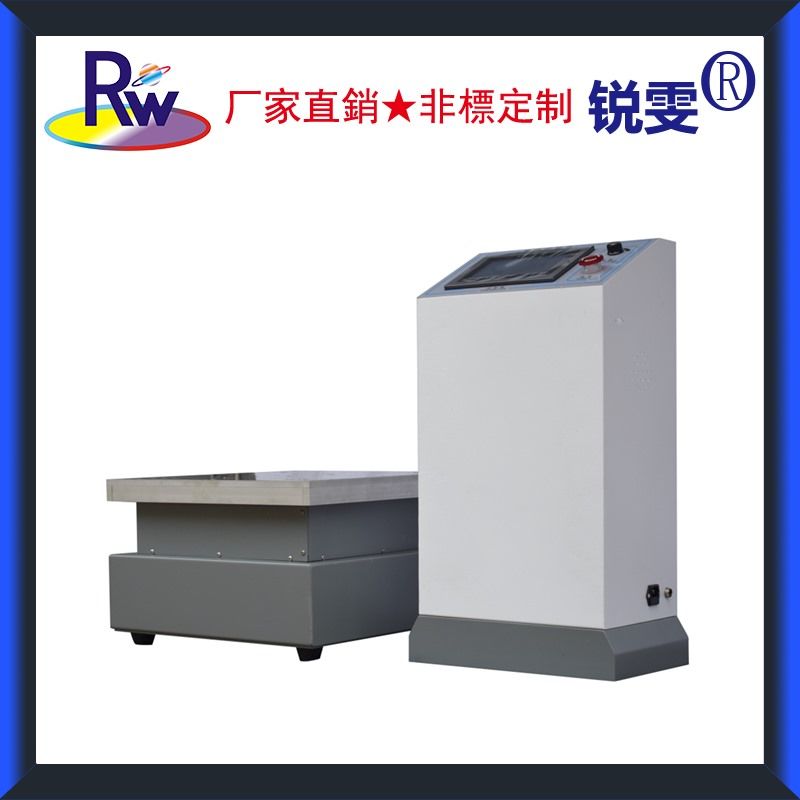

　　單垂直電磁式振動臺
