一、設備用途：
電池包跌落試驗機用于模擬包裝箱、單體蓄電池，蓄電池模組、PACK級別蓄電池包或系統及結構件的在使用、運輸及裝卸過程中受跌落沖擊的影響程度。人工呈現電池系統受跌落沖擊時可能出現的不同狀況，用于評估電池包或系統的耐沖擊安全性。大型電池包跌落試驗機跌落測試高度可提前預置，當試件升至預置高度后自動停止定位?？筛鶕?jù)產品的不同大小尺寸調節測試托臂之間的距離，電動調寬。試驗機釋放機構自由靈活可靠，確保試件在釋放瞬間和自由跌落途中不受任何外力影響，從而確保了試件所要求的跌落狀態。
二、技術參數：
規 格 | 型號 | RW-9225A－500 | RW-9225A－1000 | RW-9225A－2000 |
| 空間尺寸 | 約W1500*D1200mm | 約W2000*D1500mm | 約W3300*D2300mm | |
| 外形尺寸 | 約W2800*;H2000*D1500mm | 約W3300*H2000*D1800mm | 約W4200*H2000*D2600mm | |
| 樣品最大尺寸 | 約W1000*H600*D800mm | 約W1500*H600*D1000mm | 約W3000*H600*D2000mm | |
| 樣品最大重量 | 500kg | 1000kg | 2000kg | |
|
箱 體 結 構 | 結構 | 整體式＋控制操作臺 | ||
| 材質 | 優質高強度加厚工業鋼材、加工、（灰色＋藍色）烤漆 | |||
| 底架材質 | 高強度加厚工業鋼材、加工 | |||
|
主 要 技 術 指 標 | 控制方式 | PLC觸摸屏 | ||
| 跌落高度 | 10～1500mm（任意可調） | |||
| 自動檢測樣品高度 | ||||
| 隨樣品高度遞增遞減 | ||||
| 高度誤差 | ±2mm | |||
| 顯示精度 | 0.1mm | |||
| 驅動方式 | 電動升降、氣動跌落 | |||
| 跌落面材質 | 鋼板、大理石、木板（可選購） | |||
| 保持時間 | 0～99小時99分99秒 | |||
| 提升交叉臂 | 寬度：≤40mm | |||
| 數據： ≥6 | ||||
| 間距分布：300mm～400mm | ||||
| 標準配置 | 主機、普通固定夾具1套 | |||
| 電源電壓 | AC380V 50Hz | |||

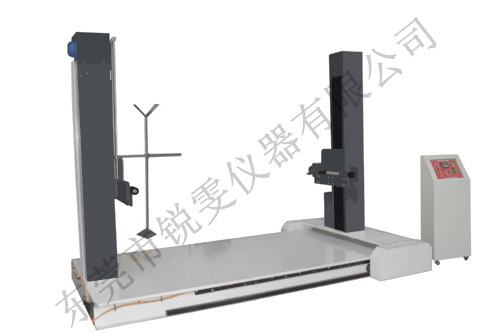

三、設備圖片：
四、測試步驟：
1、測試對象為蓄電池包。
2、測試對象以實際維修或者安裝過程中可能跌落的方向，若無法確定可能跌落的方向，則沿Z軸方向，從1m的高度處自然跌落到水泥地面上，觀察2h。
3、測試要求：蓄電池包或系統無電解液泄漏、著火或爆炸等現象。
