一、設備用途：

    　　雙翼包裝跌落試驗機適用于電子產品、塑膠產品、玩具產品、金屬產品等包裝件產品的耐跌落沖擊強度測試。本機是模擬包裝產品在運輸、裝卸過程受到墜落時受損情況，評估包裝件的耐沖擊強度及包裝設計的合理性。本機通過自由跌落對運輸包裝件進行垂直沖擊試驗試件可事先自由選擇面、棱、角三個狀態跌落試驗，跌落高度可預置，當試件升至預置高度可自動定位，跌落高度可預置。符合GB/T4857.5-92、ISO2248-1972(E)等標準。

二、技術參數：

　　1、跌落高度：400-1500mm，400-2000mm

　　2、試件重量：80kg

　　3、高度顯示方式：LED數字式

　　4、跌落底板厚度：10mm

　　5、跌落方式：電動式

　　6、復位方式：手動式

　　7、試品裝夾方式：菱、角、面

　　8、雙臂尺寸;700×350mm

　　9、底板尺寸：1400×1200×10mm

　　10、試件尺寸：1000×800×1000mm

　　11、試驗臺外形尺寸：1400×1200×2300mm

　　12、跌落誤差：±10mm

　　13、跌落平面誤差：〈1°

　　14、高度顯示采用高精度編碼器感應

　　15、控制箱： 分離式立式控制箱，采用防靜電噴粉烤漆

　　16、設備重量：300kg

　　17、電機功率：0.75KW

　　18、工作電源：AC380V、50HZ 三相四線+保護地線

三、設備圖片：

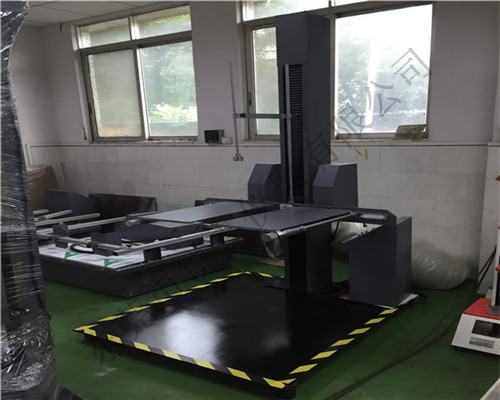

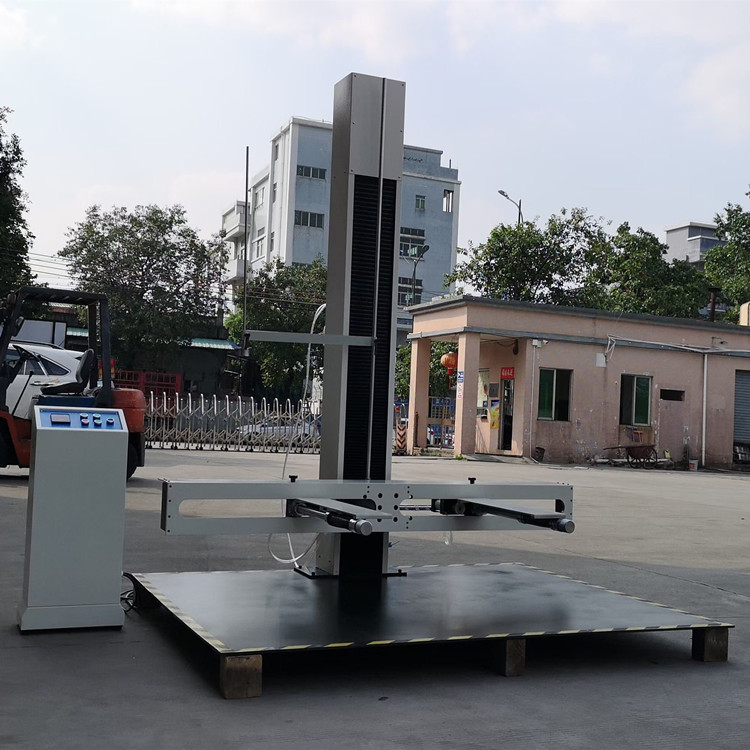

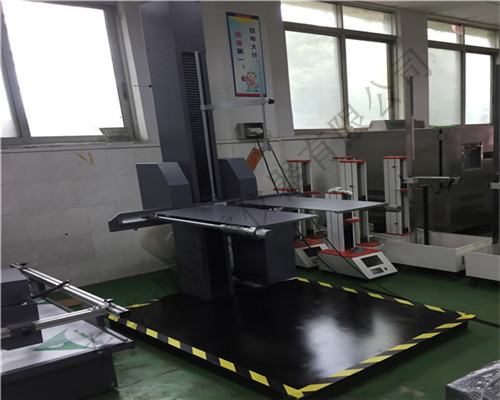

    雙翼包裝跌落試驗機圖片

四、設備特點：

    　　1、通過自由跌落對運輸包裝件進行垂直沖擊試驗試件可事先自行選擇面、棱、角三個狀態跌落試驗。

    　　2、采用剎車馬達經鏈條傳動，帶動跌落臂伸降，雙臂手動進行調寬。

    　　3、跌落高度可預置且采用數字高度尺，跌落高度精準，顯示直觀、操作單。

    　　4、跌落臂升降平穩，跌落角度誤差小。設計合理，運行穩定，操作起來安全可靠。

    　　5、釋放機構設計靈活，可靠，確保試件在釋放瞬間和自然跌落途中不受任何外力影響，從而確保了試件所要求的跌落狀態。

五、測試方法：

    　　1、打開電源開關，電源燈亮(此時嚴禁未經專業培訓之人員進入黃色警戒線內做任何有關試驗操作，非常危險)，查看兩翼板是否在水平位置，否則用手板向水平位置;

    　　2、將測試試樣放在兩翼板上用夾具固定好;所有人站到安全線以外。

    　　3、輕按一下上升鍵使兩翼板升到所需測試高度，再按一下停止鍵停止上升;

    　　4、按下跌落鍵，測試物品自由落下，測試完成，并予以記錄跌落測試后試樣狀況;

    　　5、按上述2-4項測試方法進行其它產品的測試，自行按所需面、角、棱作自由跌落試驗。

    　　6、備注：雙翼跌落試驗時工作臺上嚴禁站人!(危險)

六、設備視頻：

雙翼包裝跌落試驗機視頻
