一、設備簡介：

    　　礦用電纜負載燃燒試驗機根據MT 386-1995《煤礦用阻燃電纜阻燃性的試驗方法和判定規則》標準制造。

二、設備用途：

    　　用于檢驗MT 818-2009《煤礦用電纜》在過載條件下的燃燒特性。

三、發展歷程：

    　　早期礦用電纜負載燃燒試驗機的發展過程生產中的早期礦用電纜負載燃燒試驗機有兩種，

    　　一種是分體機，分體機即燃燒箱體和控制箱體左右分開為兩個箱體，控制箱由普通變壓器輸出電流，箱體間接頭多，操作比較危險且笨重。

    　　一種是一體機，一體機即燃燒箱體和控制箱體為上下結構，可控硅控制電流，電流不穩定且壽命短。

    　　新型機多年來根據用戶的不斷反饋，研制生產出新型礦用電纜負載燃燒試驗機：燃燒箱體和控制箱體為上下結構，箱體全部不銹鋼板制成 ，且采用輕型精密變壓器輸出電流，色澤美觀牢度高、安全、穩定、使用壽命長。

四、技術參數：

　　1、工作電壓： AC 380V±10% 50HZ

　　2、燃燒箱尺寸：1100*525*900mm

　　3、電控箱尺寸：1100*525*400mm

　　4、負載電流：10-2000A，10-3000A，10-4000A，10-5000A (客戶自行選擇)

　　5、噴燈高度可調，噴燈角度：90°

　　6、測溫范圍：K型熱電偶0-1200℃

　　7、溫控表顯示范圍：0-999.9

　　8、溫控表精度：0.5級

　　9、計時器范圍：0-99.99S/M/H

　　10、容積:0.5m3，帶排風裝置

五、操作規程：

    　　礦用電纜負載燃燒試驗機現場實驗操作規程

    　　1.試驗接入AC380/30KW以上的工作電源中。

    　　2.將燃氣管接入燃燒氣源中。

    　　3.準備好做試驗的試件。

    　　4.打開試驗機電源開關、打開燃氣氣源。

    　　5.將燃燒燈打火點燃噴燈，調整好火焰的高度，再關閉噴燈燃燒，以備試驗。

    　　6.再將試驗燃燒表燃燒時間設定1M。

    　　7.工作方式開關：手動/自動選在自動上。

    　　8.將備好的試件裝架在燃燒箱試驗架上，使之行成回路。

    　　9.再啟動電流啟動開關，調節電流調節，觀察負載電流表，調節制試驗電流。

    　　10.再觀察試驗測溫表使試件溫度上升制204度。

    　　11.點燃噴燈，啟動燃燒燃燒啟動開關，同時將噴燈推放在試件下燃燒。

    　　12.等燃燒時間到后，注意觀察延燃延燃時間，待燃燒的試件自動熄滅時，按下延燃停止開關開關，記下時間。以做燃燒判定結果使用。

    　　13.試驗完成。按下燃燒停止開關 。

六、控制面板：

    　　1、負載電流表 2、試驗測溫表 3、燃燒時間 4、延燃時間 5、電流啟動開關 6、電流停止開關 7、燃燒啟動開關 8、燃燒停止開關 9、電 源 10、照 明 11、排 氣 12、手動/自動 13、燃氣量調節 14 、延燃啟動開關 15、延燃停止開關 16、電流調節

七、使用環境：

　　礦用電纜負載燃燒試驗機的使用環境：

　　1.試驗平穩地安入在干燥,整潔,空氣流通的室內,四周留有足夠的空間以便操作和維修.

　　2.試驗機電源：AC 380V±10% 50HZ接入帶有地線的電源中。

　　3.試驗機最大功率：30KW。

　　4.燃燒甲烷氣源。

八、設備圖片：

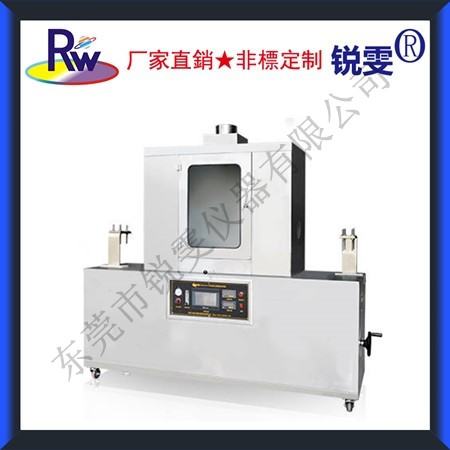

    電纜負載燃燒試驗機
