一、設備簡介：
單根電線電纜垂直燃燒實驗是采用規定尺寸的本生燈 (Bunsen burner) 和特定燃?xì)庠?( 丙烷 ) ，按一定的火焰高度和一定的施焰角度對呈垂直狀態的試品定時施燃，以試品點燃、燃燒的持續時間和燃燒長度等來評定其可燃性及著火危險性。
二、設備用途：
單根電纜電線垂直燃燒試驗機主要針對導體直徑大于8mm(截面積大于0.5mm2)或小于8mm(截面積小于0.5mm2)的單根電線電纜的可燃性能進行評定。適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、電氣連接件和輔件等電工電子產品及其組件部件的研究、生 產和質檢部門。該款采用了GB18380.12-2008附錄B中關于空氣混合結構部分的推薦的產品結構，細節上也完全滿足質檢單位驗收需求。
三、測試標準：
GB/T18380.1-2008、GB/T18380.2-2008、GB/T18380.11-2008、GB/T18380.12-2008、 GB/T18380.21-2008、GB/T18380.22-2008
適用標準：IEC60332 、 GB/T19666-2005、 GB12972 、 GB13033 、 MT818、MT386、ISO5656
四、技術參數：
1. 燃燒器：內徑Φ9.5mm ± 0.5mm
2. 試驗傾角： 45° 式樣橫梁可前后移動，根據式樣粗細調節與本生燈的位置;
3. 火焰高度：20mm ± 2mm 到190mm±1mm可調
4. 施焰時間: 0-999.9s±0.1s可調
5. 燃燒氣體: 95% 丙烷氣( 一般情況可采用液化石油氣代替 )
6. 燃?xì)猓翰捎酶呒兌缺闅饣蚴鸵夯瘹?用戶自備);
7. 被試驗電線電纜長度：600±25mm;
8. 被試驗電線電纜外徑：導體直徑大于0.8mm或截面積大于0.5mm2
9. 本裝置應安放在不通風且溫度為(23±10)℃的環境中進行試
10. 燃燒噴燈標準功率：1KW;
11. 電源電壓：220V/50Hz
12. 燃?xì)饬髁浚?-1L/min
13. 空氣流量：1.5-15L/min
14. 火焰校準裝置：(該部分為選配/執行標準推薦第二種火焰校準方式時需配)
A . 溫度測試范圍：0-1000℃
B . 火焰溫度要求：從100℃±2℃升到700℃±3℃的時間在45秒±5秒內
C . 測溫?zé)犭娕迹害?.5mm鎧裝(K型)熱電偶
15. 箱體材料：鋼板靜電噴涂 (可指定不銹鋼材質機箱)
16. 試驗背景：黑色
17. 外形尺寸：長600mm寬450mm 高15600mm
五、設備圖片：

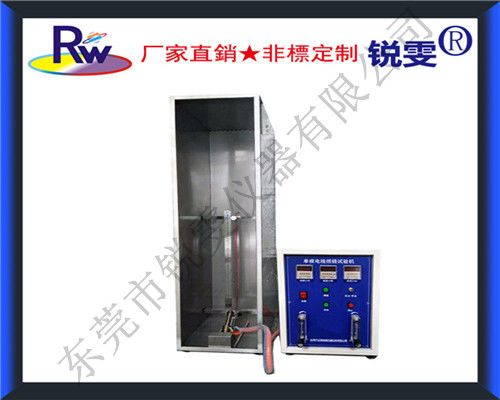

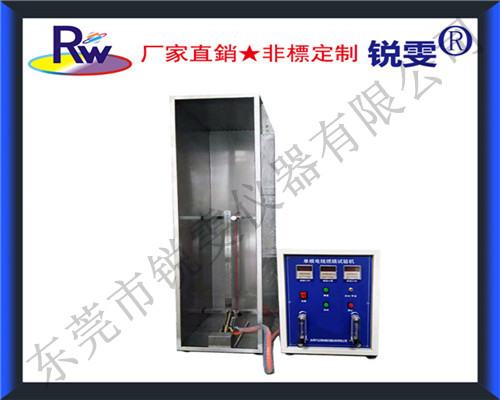

電線垂直燃燒試驗機
六、試驗方法：
將煤氣管與壓縮空氣管接到箱體后氣體接入口(粗的為煤氣，細的為壓縮空氣)，檢查氣道接口，防止漏氣(用普通液化氣瓶供氣)。 打開電源開關 。
試驗參數設置
根據試驗標準設置施焰時間Ta(可直接點擊數字進行設定)， .
施焰時間選擇(摘抄于GB/T18380.12) .
試樣外徑a/mm
供火時間b/s D≤25 60±2 25≤D≤50 120±2 50≤D≤75 240±2 D>75 480±2
a對非圓形電纜(如扁形結構)進行試驗，應測量電纜周長并換算成圓形圓形等效直徑， 如像電纜是圓形一樣;
b對長短之比大于17:1的扁電纜供火時間仍在考慮當中 . 將試驗樣品固定在樣品支架上(上下橫梁上各有一個用螺絲固定不銹鋼片，式樣固定在橫梁與不銹鋼片中間，然后用螺絲壓緊)。按下燃?xì)獍存I，接通壓縮空氣與燃?xì)?，拔出壓力調節閥旋鈕，向右旋增大空氣壓力，使空氣壓力調節到0.1MPa，然后旋大燃?xì)饬髁坑?jì)，并按點火鍵，點著本生燈。 . . 通過調節燃?xì)饬髁坑?jì)和空氣流量計，調節出符合要求的火焰。 . . 火焰認可方法1或2(第2種方法需另外采購火焰校準裝置) .
(1)藍色火焰內錐高度50-60mm，外焰高度170-190mm
(2)銅塊直徑9mm,z鉆孔嵌入熱電偶之前的重量為10g，嵌入0.5mm熱電偶，測定銅塊溫度從100±2℃升到700±3℃三次平均時間為45±5S . 按啟動鍵，本生燈會自動傾斜45°，并移動到式樣位置。 . .
施焰時間到達后，本生燈會自動退回到垂直位置。 . 本生燈退回后，續燃時間T會自動計時，式樣繼續燃燒的火焰熄滅時按下計時鍵，續燃時間T停止計時。 . . 連續做6個試驗，系統會自動跳出保存界面，沒有做完6個試驗可點保存按鍵進行數據保存。 . .試驗結束，各元件復位，關閉氣源，關閉電源
七、試驗結果評價：
所有的燃燒停止后，應擦凈試樣 如果原來的表皮未損壞，則所有擦得掉的煙灰可忽略不計。非金屬材料的軟化或任何變形也忽略不計。測量上支架下緣與炭化部分上起始點之間的距離和上支架下緣與炭化部分下起始點之間的距離，精確到毫米。 炭化部分起始點測定方法：用鋒利的物體(例如小刀的刀刃)按壓電纜表面，如果彈性表面在某點變?yōu)榇嘈?粉化)表面，則表面該點即是炭化部分起始點。
