一、設備簡介：
換氣式老化試驗箱適用于電線類、皮類、塑料類、橡膠類、布類、經規定之溫度及時間均勻受熱后并保持箱內新鮮空氣，觀測試樣老化前后之耐黃、開膠、收縮、伸長、殘余率等性能，從而判定其老化特性。針對電線電纜類在受熱時為維持箱內新鮮的空氣，故制有換氣量的調節。
二、執行標準：
本儀器按設計符合UL1581、ASTM-D2436、CNS3556、CNS742、JIS7212、JISB7757 GB/T3512-2001試驗標準要求。
三、性能指標：
1、設備型號：RW-9908S
2、溫度范圍：常溫+25℃~250℃
3、控制精度：±0.5℃
4、解析精度：0.1℃
5、分布誤差：±2.5℃
6、升溫時間：自常溫至300℃，約60分鐘
7、環境溫度：5~35℃
8、環境濕度：≤85%R.H
9、加熱器：螺管式加熱器一套，AC220V，4.7KW
10、保溫材質：高密度巖棉
11、內箱材質：SUS#304不銹鋼
12、外箱材質：烤漆
13、內箱尺寸：50cm(深)×45cm(寬)×50cm(高)。
14、外箱尺寸約：126cm(長)×64.5cm(寬)×129cm(高)
15、電源：AC380V三相，50Hz
16、功率：5.5KW
三、電路控制系統：
1、溫度控制器采用微電腦電子式設定及數位顯示(臺灣產)
2、系統采用PROPORTIONAL+INTERGRAL+DIFFERENTIAL+SCR之控制(即比例、積分、微分+SCR)，可提高控制元件界面使用之壽命與穩定性。
3、具有PID自動演算功能，無須人工設定。
4、采用高精度細絲感測器。
5、繼電器為日本OMRON品牌。
6、計時器為日本OMRON品牌。
7、出廠均按48小時整機運行老化試驗。
8、具有缺相保護跟超溫報警。
四、附屬設備：
1、熔絲保險開關
2、超載保護
3、各種動作之指示燈
4、回轉盤及回轉馬達一組。(回轉盤可拆式、轉速8~10rpm)
5、空氣換氣量測定裝置一套。(依JISK7212從消耗電力來測定老化爐 之空氣交換率，附數位瓦特表及數位TIMER)
6、換氣量大小調整裝置一套。換氣量為3次~200次/小時在RT~250 ℃內可調(在80度時測定)。
7、廣角投射照明設備。
8、配計時器一套：使用于老化計時以及換氣量測定計時。
9、多層真空玻璃視窗。
10、試驗室放物架2個。
11、臺灣TAIK原產瓦特小時表一只。
12、送風循環系統：
1、采用多翼離心式循環風扇：送風機一臺，220V，370W
2、換氣量可達8~200次/hr在RT~250℃可任意改變設定。
五、測試方法：
1、關上老化爐之門及進氣孔。
2、送上電源使槽內周圍溫度加熱至80°±2°并安定之。
3、溫度穩定后至少經過30min之后(最好約60min)然后啟動開關，注意 老化爐本身之熱分布未達安定前不得測定。
4、將空氣換氣測定系統之“計時器"設定于30min。
5、先將“空氣交換計算電源開關"打開，再按“空氣交換計算起動開關"。
6、將“數字瓦特小時計"復歸于0，開始運轉自動開始測定。
7、以上之操作，經過30min，其消耗電量將顯示于瓦特表上，將此值乘上兩倍，套進老化爐無換氣計算之Y值。
8、打開換氣孔使其換氣，至少亦經過30min以上與上述一樣。
9、將“數字瓦特小時計"復歸于“0"再按“空氣交換計算起動開關"，經 過30分鐘其所消耗電量亦將顯示于“數字瓦特小時計"上然后再將此值以 兩倍，此為有關換氣中計算公式之X值。由Y及X值，求得換氣數N值。
10、若所求之N值并非希望之值，則調整進氣孔旋鈕，再以其X值修正計 算N值。 N=3590(X-Y)/(VxDx△T)
N:相當于1小時之空氣交換次數。
X:換氣中之消耗電量W。
Y:無換氣中之消耗電量W。
V:老化爐內部全部容積(L)。
D:老化爐周圍空氣之密度(g/L，參照附錄A)。
△T:老化爐內外之溫度差。

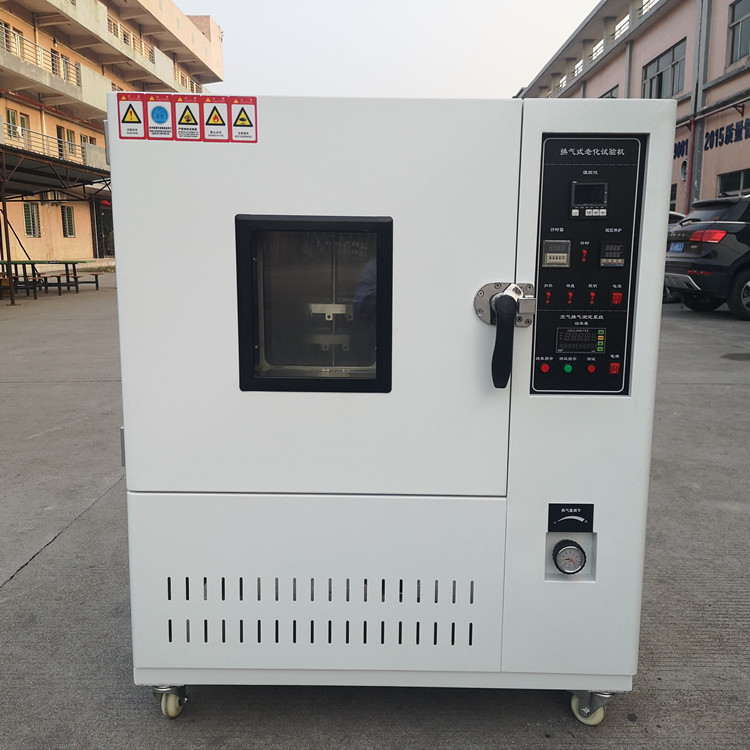

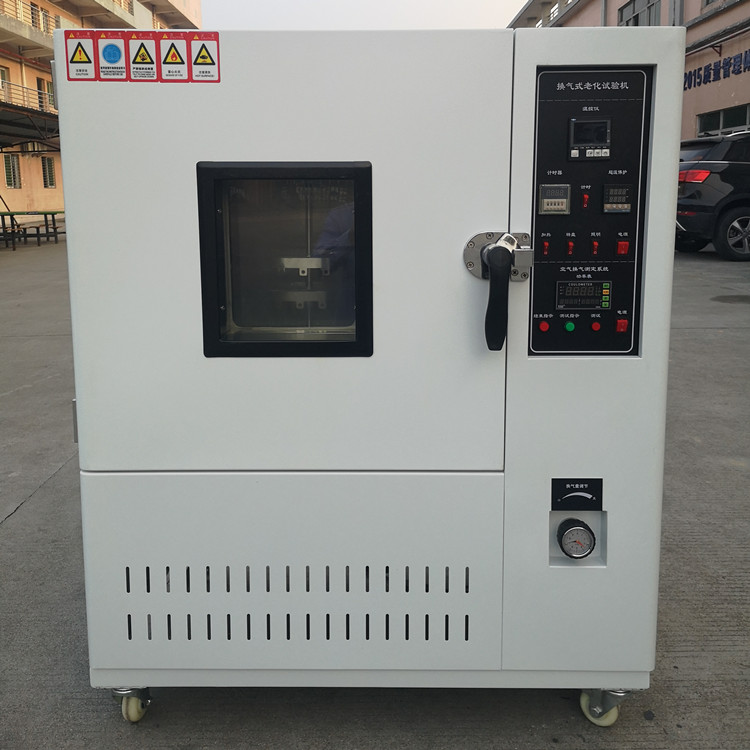

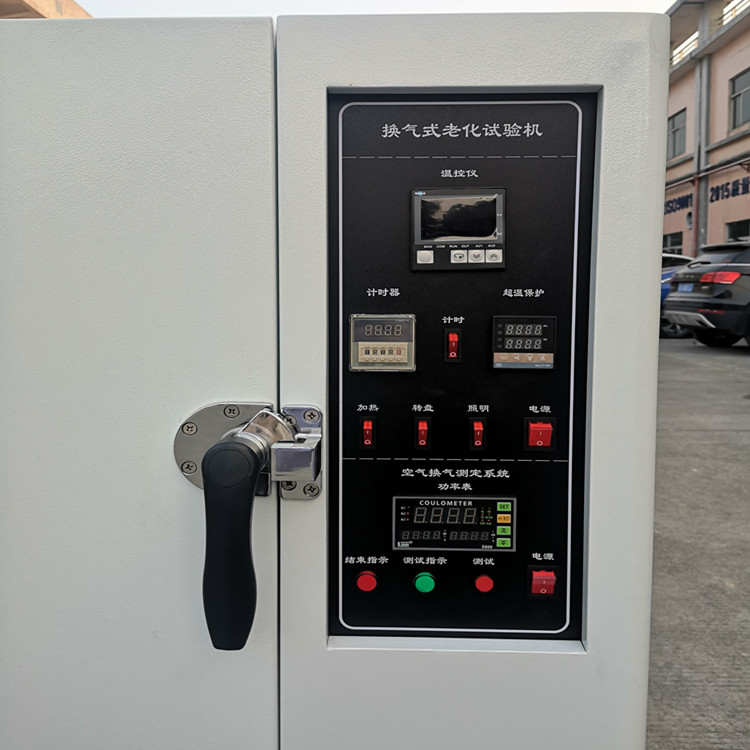

六、參考圖片：
