一、設備簡介：
隨著全球科技水平的逐步提高，智能電子設備與人們的生活之間變得愈加息息相關，如智能穿戴設備、智能汽車、5G通訊基站及終端等正在悄然改變著人們的生活方式。上述這些電子，集成有大量的芯片，發熱量較大，且大多數工作于無風的自然高溫環境，評估、測試、檢驗這些設備自身散熱的可靠性以及對使用者溫度的安全性至關重要。為此我們開發一款能夠模擬真實自然散熱環境的檢測溫箱設備對于自然散熱電子產品的開發有著重要的意義。
無風自然對流恒溫試驗箱能模擬實際室內環境溫度，透過自然對流試驗設備與軟件，產生不用通過風扇強制鼓風循環的恒溫環境(自然對流)，并且進行待測品相關溫度偵測之測試整合試驗，自然對流烤箱無強迫空氣循環的試驗條件可良好地模擬自由空氣條件。
經嚴格仿真計算開孔的高透射亞克力組成測試腔體，腔體內外氣壓相互連通，從而保證空氣自然進入腔體，氣流速度小于0.2m/s，高透射亞克力外壁弱化了待測設備與測試腔體之間的熱輻射交換，符合自然散熱要求，通過熱電偶的檢測反饋并配合PID控溫加熱管控制測試腔體內的溫度為設定的待測溫度值，通過自動調氣裝置實現不同待測溫度下外界補充氣體的用量大小，通過安裝臺實現待測試設備的直接放置、抱桿、掛架等多種靈活性安裝方式;通過模塊化結構設計實現腔體空間的靈活擴展。
二、主要技術指標：
產品名稱 | 恒溫對流試驗箱 |
產品型號： | RW-9919S |
標稱容積： | 2000L |
內箱尺寸： | 860X1160X860mm（W×H×D）（不同尺寸可選） |
外形尺寸： | 920×1550×1250mm（W×H×D） 略有偏差請以實際尺寸為準, 腔體材質：透明壓克力板，厚度20 mm |
溫度范圍： | RT+5℃～+75℃ |
裝機功率： | 約3.5kW |
溫度均勻度： | ±2℃ |
溫度精度： | ≤±0.5℃ |
電源要求： | 220±10% VAC， L+N+G |
整機重量： | 約100kg |
機臺底部重： | ≥600㎏/m2均勻分布 |
設備材質： | 60鋁合金+亞克力板 |
箱體結構： | 分上下兩部份，上部雙開門，下部雙開門 箱體兩側備配φ50的測試孔，配備膠塞，方便線材進入箱內。 |
加熱方式： | 底部采用加熱板加熱 |
循環方式： | 熱風自然對流方式 |
溫度傳感器（選配） | A級Pt100，8路熱電偶，上部2支，中間4支，下部2支，可移動。配備8點記錄儀。 |
調節方式： | PID平衡調溫 |
控制系統： | 外置全中文高亮度觸摸屏 |
可編程控制器： | 液晶顯示+自主開發程序 |
觸摸操作屏： | 顯示器：7”彩色液晶顯示 ●設定方式：中文菜單，觸摸屏人機交互接口方式輸入 ●設定范圍： △溫度：RT+5℃～+75℃ ●分 辨 率：溫度：0.1℃ |
安全保護裝置： | 超溫自動斷電裝置 觸摸屏系統誤操作保護 欠電壓、電源相序保護開關 操作系統多級密碼保護 試驗箱內高低溫保護 風機過載、過熱保護 電器電路系統保護 可靠接地保護 |
三、參考圖片

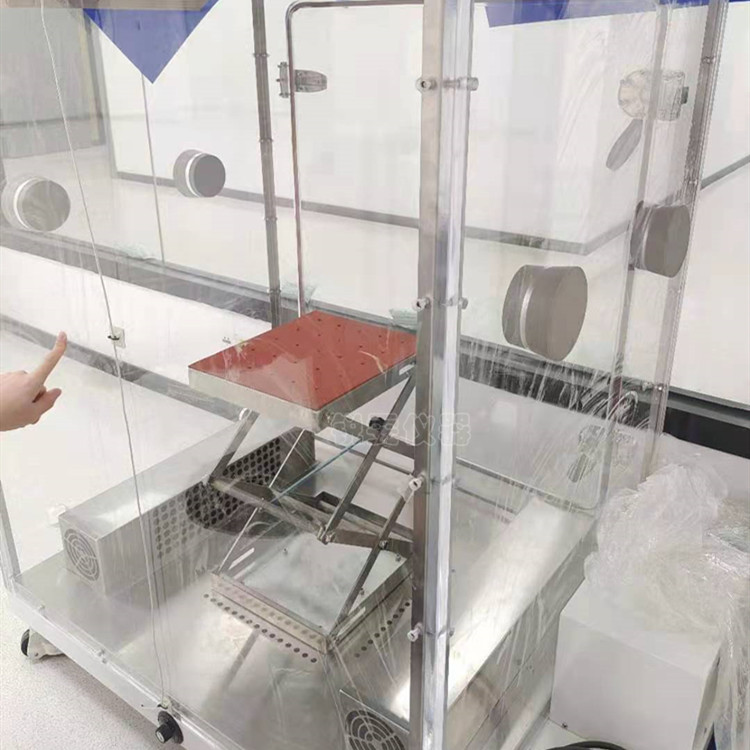

無風對流恒溫試驗箱
