線材彎折試驗機操作步驟、角度調節詳細介紹
1、本文目的:
為您介紹線材彎折試驗機操作步驟，線材彎折試驗機角度如何調節，制定此程序以使實驗人員正確使用線材彎折試驗機檢測設備，保證線材彎折試驗機試驗活動正確開展。
2、適用范圍:
適用端子線、數據線、排線、HDMI連接線、VGA連接線、DVI連接線、Mini Display Port連接線、帶線插頭、電線等線材的往復彎曲搖擺疲勞測試。
3、參考文件:
符合UL817、UL498、IEC6088、IEC60320、JIS C 8306、CNS 10917等有關標準“軟線組件和電源軟線通用安全要求”的規定、線材彎折試驗機操作說明書。
4、操作指導:

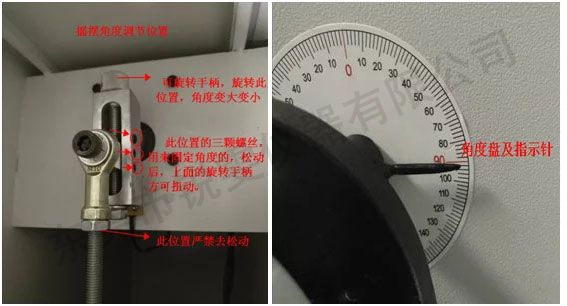

4.1 :角度調節:線材彎折試驗機內部調節結構調節，調節裝置如下圖，必須垂直一線，旋轉手柄在外面。
搖擺角度調整:先打開試驗機側門，松開電機連接處轉動輪與連桿的連接螺絲，調節連桿移動滑塊的位置，這時擺動機構上的指針對應在刻度盤的角度上，選取需要角度后，鎖緊螺絲。

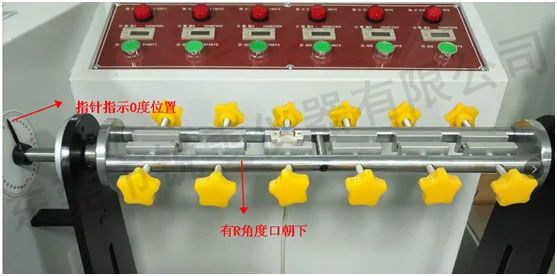

4.2接入220V電源，打開電源開關，產品夾具口朝下(如下圖)。
東莞市銳雯儀器有限公司廠家專業制造彎折試驗機擁有專業的設計研發技術人員精湛的制造工藝，多年致力于線材試驗機等力學類測試...

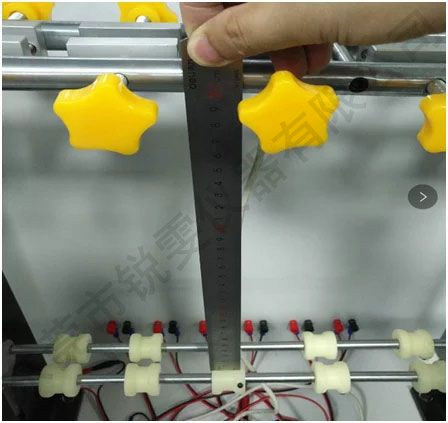

4.3調節底部導桿高度(夾具到導軌位置為300mm)(如下圖)

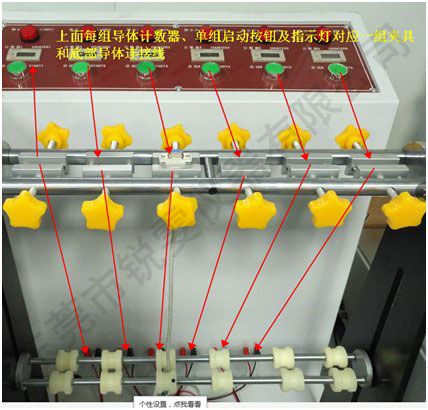

4.3.1固定好高度后，在把底部導桿上的導軌槽對應每組夾具

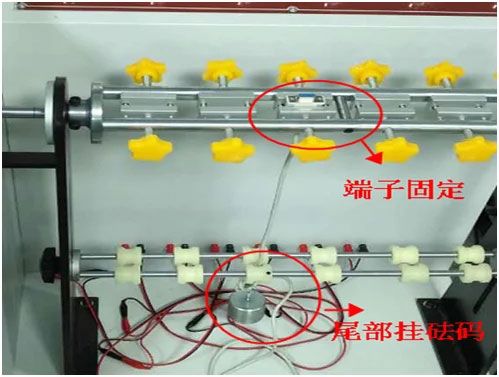

4.4將試樣穿過導桿，在把測試樣線端口固定在夾具上。需要把試驗串聯連接(說明書有介紹)，試樣2端線分別接入導通端子的2根線。并按要求掛上相應重量的砝碼。(如不串聯導通，可直接掛上砝碼)(如下圖)

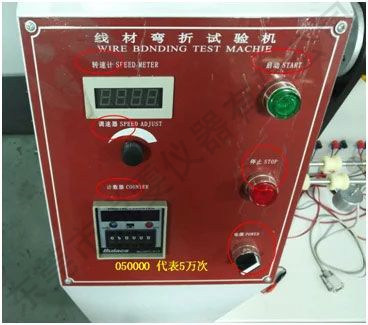

4.5試驗次數設定:將總計數器撥到“N”方式，設定試驗要求次數，在按總計數器的清零鍵。同時也按下導通計數器的清零鍵，把每組導通計數器清零。
4.5.1按下啟動鍵，然后旋轉調速器，調到要求速度值，彎折試驗機開始，到達設定次數機器自動停機。
4.5.2在試驗過程中，如某一個工位的被測試線材已彎折斷，則改工位上的導通計數器停止計數，可停機檢查，其它工位的試樣可繼續試驗到結束。
4.8測試完畢，將儀器電源開關關閉，把試樣從夾具中取出，檢查試樣情況。檢查試樣絕緣層和內部銅絲是否有斷裂、破損，根據相關標準判斷試驗是否達標。
4.7產品試樣要求:(根據不同產品要求不同，可參考國家標準、國際標準或者行業標準)
5、注意事項:
5.1未經培訓，不得擅自操作該設備。
5.2試驗過程中，若有異常狀況，可按停止開關或者電源開關，通知維修人員檢測，待故障排除后方可使用。
5.3連接設備的電源線一定要可靠性接地。
6、設備維護與保養:
6.1日常清理儀器及配套配件表面灰塵，保持儀器干凈干燥。
6.2定期給傳動部位加潤滑油。
6.3由操作人員將設備每月至少操作一次，確認儀器狀態及熟悉設備使用方法。(長期未使用時)
