一、設備簡介
線材帶阻抗錐度彎折試驗機主要適用耳機線、USB線、電源線等做錐度搖擺試驗。將待測產品固定于測試夾具并施加一定荷重，線材固定于設備搖擺臂上并使線材與端子呈45°角，設定測試次數及速度，達到次數即可停止運行。該設備采用PLC觸摸屏及步進馬達控制，每工位可單獨測試并可在線檢測電阻，并可設定上下限，測試中任意一組電阻超限，該組停止運行，計數停止。
二、技術參數
1、測試工位：六組(同單獨控制)
2、旋轉角度可調：0-1440度(可設置且顯示)
3、角度指示：指針指示刻度盤輔助作用
4、旋轉速度：0-45rpm (觸摸屏可設置)
5、試驗次數：0-999999次(可預置，斷電記憶功能)
6、動力供應：六組步進電機
7、操控系統：PLC+七英寸觸摸屏
8、測試電阻，0-99.99歐姆(六組分別可測且上下限可調)
9、掛鉤砝碼：113g、200g、284g、500g各六組
10、機臺尺寸(L×W×H)：約1200×600×750mm
11、工作電源：AC220V、50HZ
三、產品特點
1、線材帶阻抗錐度彎折試驗機采用步進電機， PLC、人機界面、觸摸屏設置參數，操作直觀明了;
2、多個工位測試，錐度直徑分別可調，大大提高測試效率;
3、設備設計合理，運行安全、穩定，完全符合測試要求。

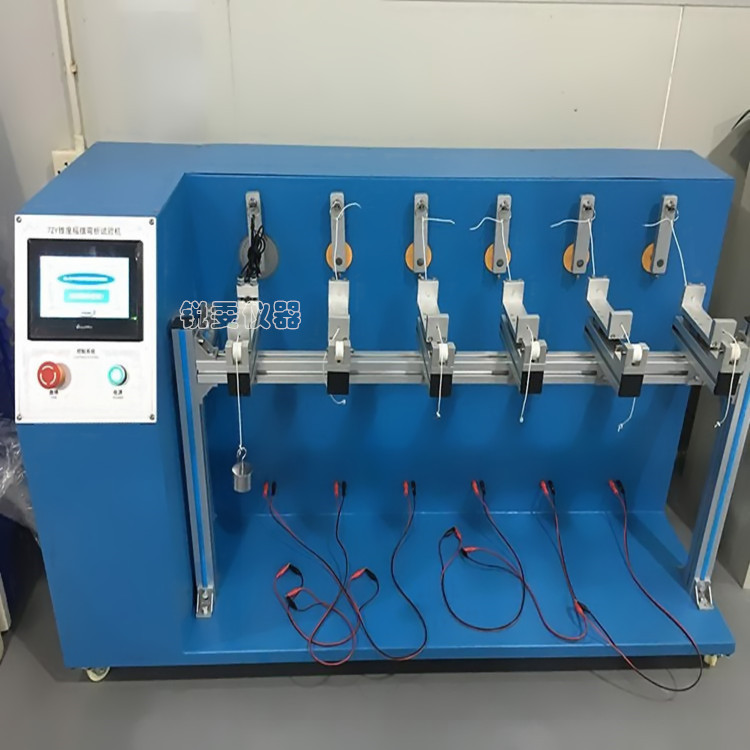

四、設備圖片
