RW-8696S光纖彎曲扭轉拉力負載試驗機 光纖機械性能測試機
一、設備簡介：
光纖機械性能測試機用于測試連接器彎曲、扭曲、抗拉力、尾部拉伸試驗。光纖彎曲扭曲抗拉伸試驗機采用觸摸屏控制且顯示，一機多用，實現光纖多功能測試。光纖彎曲扭曲抗拉伸試驗機參考YDT2152、YDT 1272.3等標準要求。實現常用的 LC/SC/FC/MPO/CS 等連接頭的機械測試。
二、技術參數：
0、設備型號：RW-8696S
1、試驗工位：一組
2、彎曲試驗：
測試角度：-150~﹢150度
彎曲半徑：2.5cm
絞盤直徑：7.5cm
測試臂與絞盤距離：220-280mm
測試負荷：0.9kg
試驗次數：0-99999999次(可預置且斷電記憶)
3、扭曲試驗：
旋轉圈數：0-99999999圈(可設置且斷電記憶)
光纜型圈數測試模式：順時針2.5圈、逆時針5圈
光纖型圈數測試模式：順時針1.5圈、逆時針3圈
負荷：0.5kg(0.25mm裸光纖型)/0.75kg(0.9mm緊套光纖型)/1.35kg(光纜型、蝶形光纜)
4、抗拉力試驗：
0°直拉負荷：4.5kg、6.8kg
90°側拉負荷：1.5kg、2.3kg、3.4kg
測試時間：0-99S(可設置)
5、尾部拉伸試驗：
角度順序：0~90°~135°
測試負荷0.25kg、0.5kg、0.7kg、1.5kg、2.0kg
6、控制系統：觸摸屏+PLC
7、驅動系統：觸摸屏+兩組步進電機+減速系統
8、設備尺寸：約850×600×1580mm
9、工作電源：AC220V、50Hz
10、設備重量：60kg
三、設備特點：
1、箱體采用靜電烤漆處理，整機設計合理，結構緊固，運行安全、穩定，符合測試要求。
2、角度、次數、圈數、時間等參數觸摸屏上直接設置且顯示，操作簡單、方便。
3、一機多用，多種功能可測試，適用范圍廣。

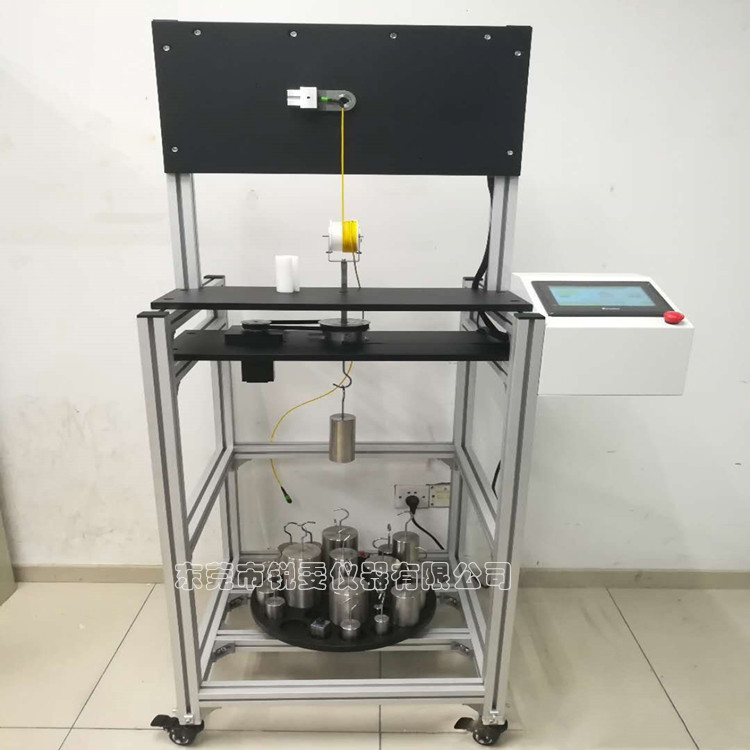

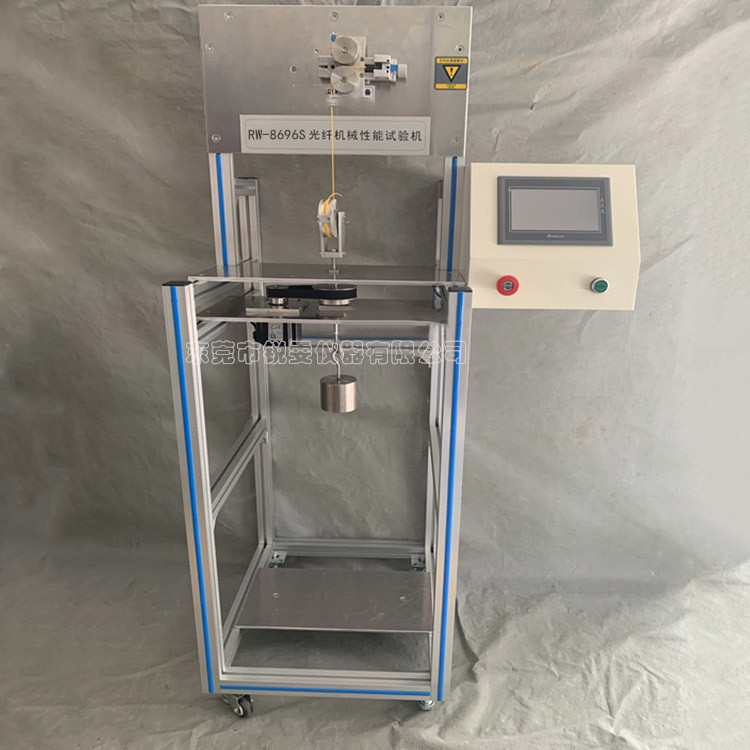

四、參考圖片：
光纖機械性能測試機
