RW-8667S DC線材搖擺試驗機(觸摸屏，12工位)
一、設備用途：
本設備按“通訊軟線和電源軟線能用安全要求”而設計，采用先進的 PLC+ 觸摸屏輸入控制系統，采用伺服電機作為動力源，能精確的控制速度、次數、角度等測試參數，同時結合先進靈敏的線材導通判斷技術，用于手機數據線、電源線及有關生產廠家和質檢部門對電源線、DC線、排線等進行 EIA 標準彎折測試。
二、設備特點：
1) 在機器左下方共有 12 組對應的測試端子，將產品及取一定長度的測試產品分別固定于相應夾具內，將測試產品與改組的接線柱進行串接起來用夾子夾牢行程回路，這樣機器每搖擺一次就在對應的分組里記錄一次次數，當線材在測試過程中部分搖斷或超差時，那分組停止計數，顯示器上記錄并提示。
2) 模式選擇：正轉模式、反轉模式、壽命測試、點擊此選項就可以切換，電阻測試需要用導線連接左下方端子才可以測試，壽命測試無需連接導線。整段停止、單段停止點擊選項可以切換，整段停止指在做導通測試時所有分組線段完后機器才機器才停止試驗，單斷停止指在做導通測試時有其中一組斷了機器就停止試驗。
三、技術參數：
1、設備型號：RW-8666S
2、控制方式：觸摸屏控制
3、測試工位：12工位
4、傳動方式：12工位聯動 (6工位獨立工作)
5、夾具：配 R2、R12.7、R25.4、標配1副
6、彎折角度：0+-180 度(可任意設置)，分辨率+-0.1
7、配送砝碼：50g、100g、125g、200g、300g、500g各12個
8、驅動器：伺服電機
9、計數器：1-999999任意設定。測試計數到達設定值時設備能夠自動停機，并記錄此時的數據
10、導通功能：內置導通監測模塊，可實時監控是否導通狀態
11、報警裝置：配有急停及報警裝置
12、機臺尺寸：900mm*1200mm*1400mm
13、電源：220V/50Hz
14、功率：350W
15、設備重量：80kg
四、參考圖片：

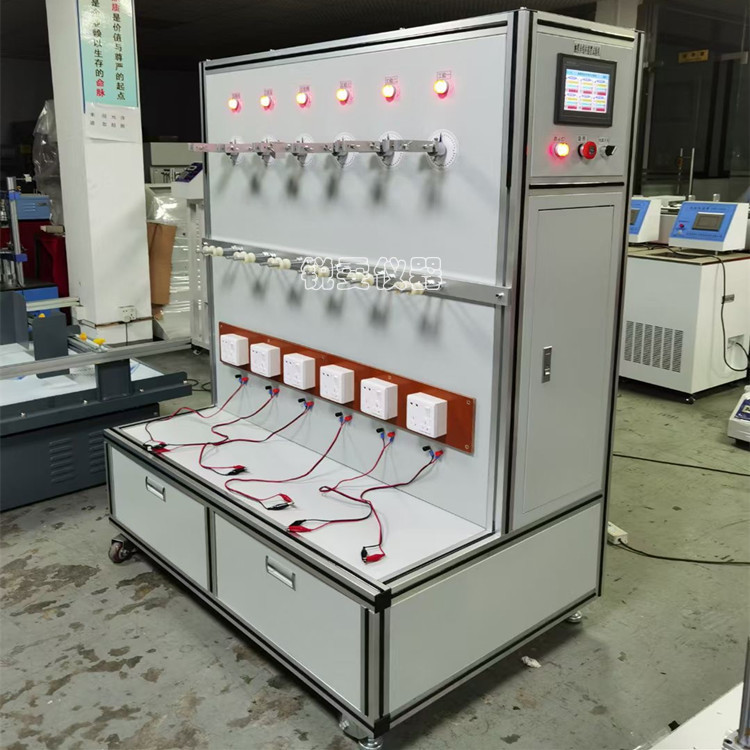

12工位DC線材搖擺試驗機
