一、設備用途：

    　　球壓試驗儀主要用于對家用和類似用途插頭插座產品進行耐熱測試，是有關生產廠家和質檢部門進行產品質量檢測和控制所必須的設備。適用于對所有絕緣材料制成的電器外殼、外部零件進行耐熱實驗。

二、符合標準：

　　球壓測試儀測試標準符合GB4706.1-2005、GB2099.1-2008、GB/T5159.21-2006、IEC60695-10-2:2003、IEC60884、GB4706、IEC60335、GB4943、IEC60950、IEC60598等標準要求，鋼球直徑為5㎜，施加壓力：20N±0.2N，支承塊為：直徑50長100，并有直徑1.2的測溫孔,不銹鋼制作(鋼球?yàn)檩S承鋼)

三、技術參數：

　　1、球形壓頭壓力：20N±0.2N

　　2、球形壓頭直徑：5mm

　　3、試驗溫度：60℃±2℃

　　4、制作材料：全部采用不銹鋼材料

　　5、外形尺寸：380mm×250mm×120mm

　　6、備注：球壓試驗儀另需要個高溫箱(烤箱)配套使用

　　7、重量說明:5KG

　　8、包裝:鋁盒

四、設備圖片：

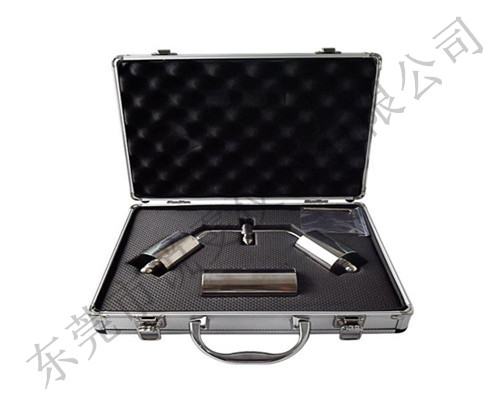

    球壓試驗裝置

五、測試方法：

　　球壓試驗儀測試方法是將鋼球(R2.5mm)和總試驗20N±0.2N的球壓試驗儀，壓在呈水準狀態且置于加熱箱內的試品表面上，在試品規定的溫度下經60min+2min/0min后，將試品快速(<10s)侵入20℃±5℃水中冷卻6min,從水中取出3min內測量試品表面壓痕直徑，視壓痕直徑是否超過2mm來評定試品在該規定的溫度下的耐熱變形能力.

　　1. 按試驗要求先將球壓試驗裝置放在加熱箱內足夠長的時間，以確保試驗開始之前，球壓試驗裝置已經達到穩定的試驗溫度。

　　2. 將被試部件放置在支承座上，使之與支承座直接接觸。

　　3. 將被試部件的表面置于水平位置，將鋼球壓住該表面(見下圖)。試驗要在標準規定溫度的加熱箱內進行。

　　4. 試驗達到標準規定的時間之后，將球從試樣上卸下，按標準規定的要求冷卻之后，測出鋼球壓痕的直徑，判定是否合格。

六、維護保養：

  　　  1、R2.5鋼球?yàn)檩S承鋼，注意防銹。

    　　2、保持支座端面的光潔平整。

    　　3、 防止異物阻塞Ф2.5熱電偶孔。

    　　4、 防止砝碼螺絲出現松動，可用大扳手?jǐn)Q緊，擰緊后需要調整平衡。

七、設備視頻：

球壓試驗儀視頻
